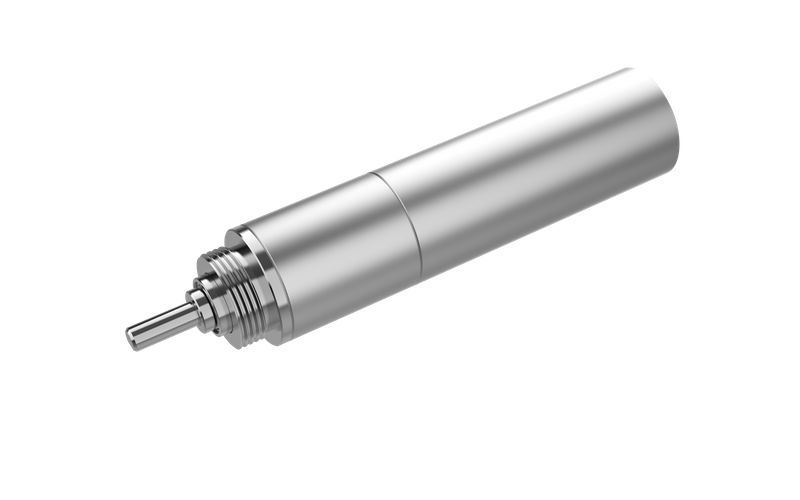

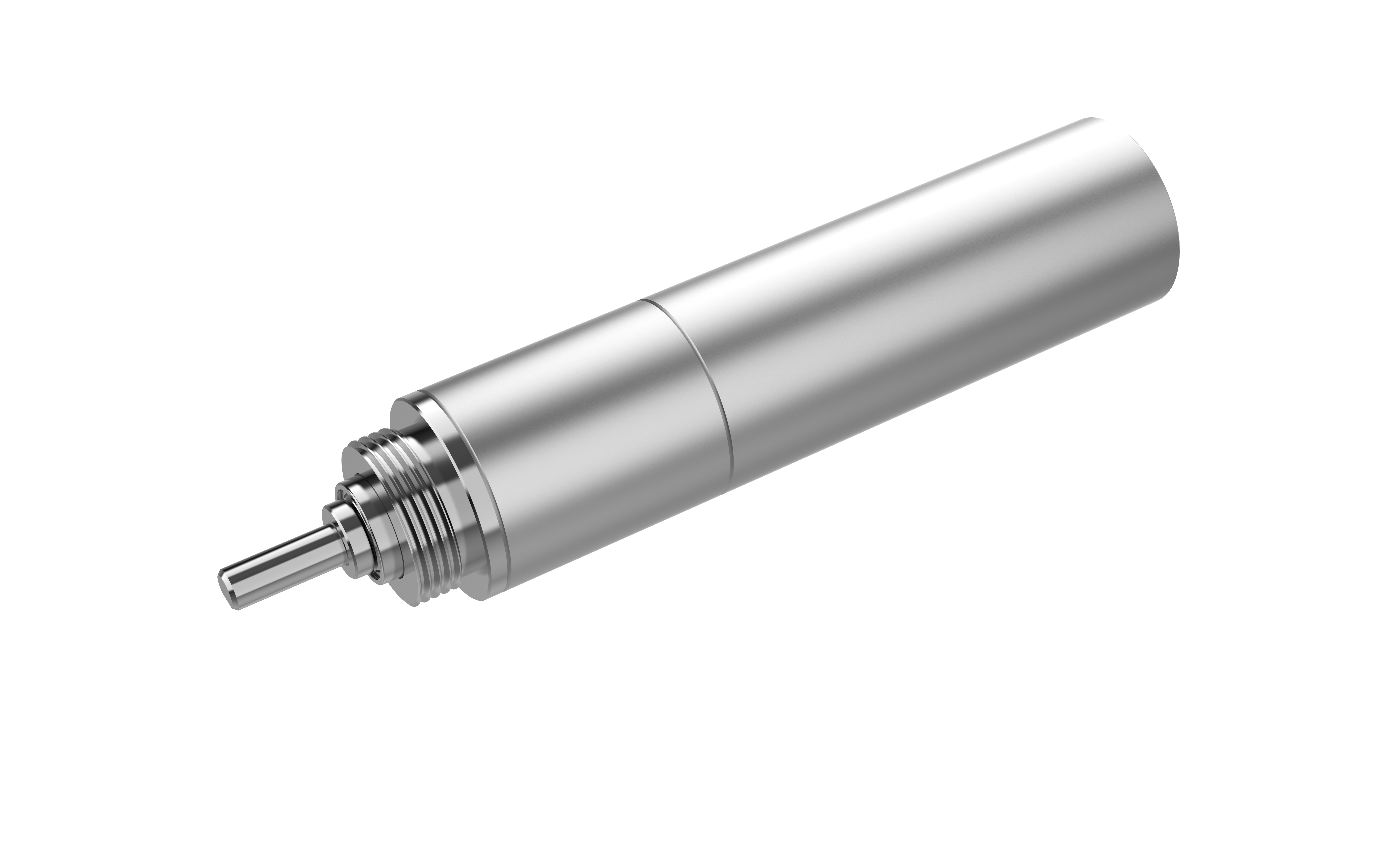

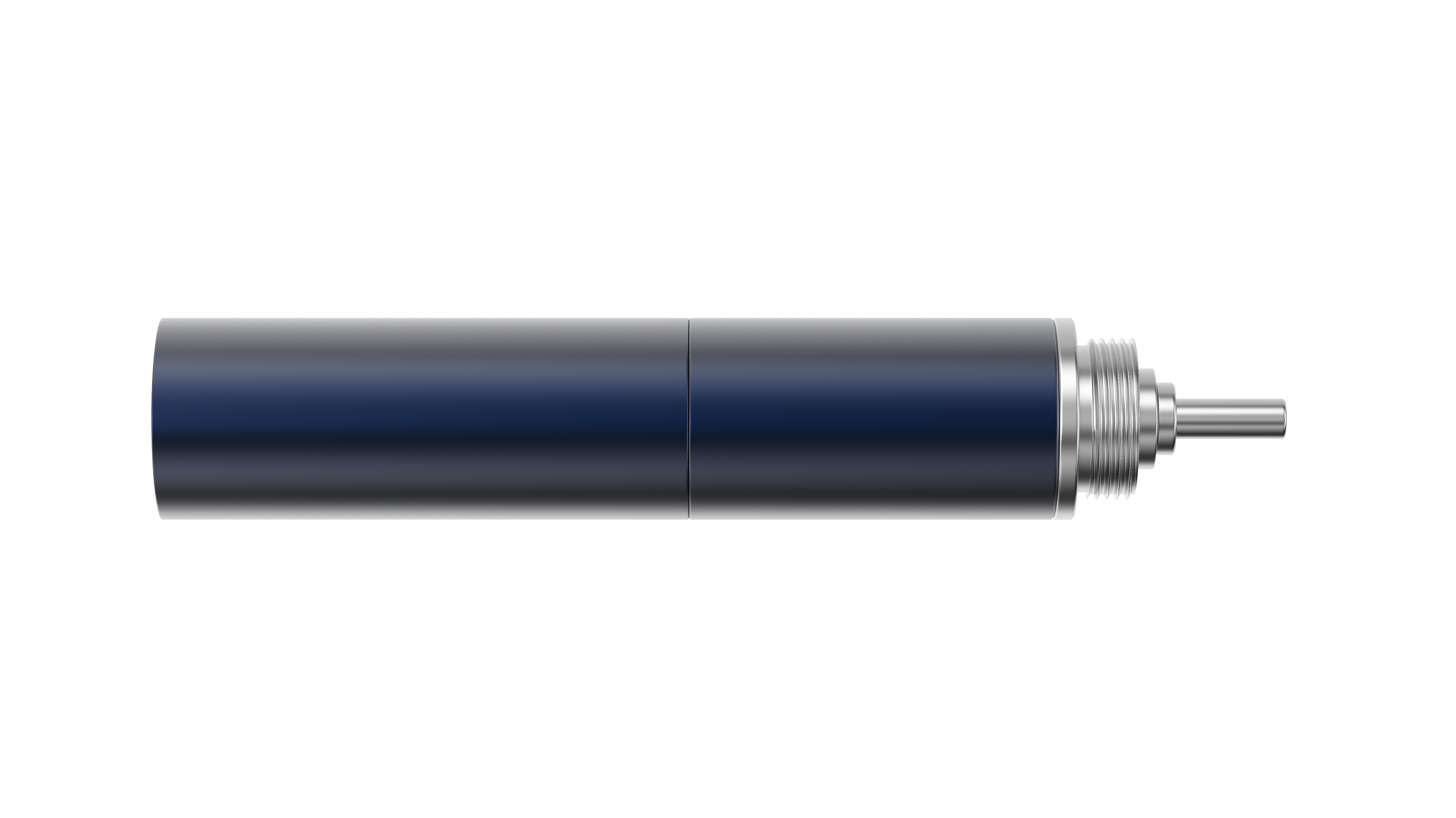

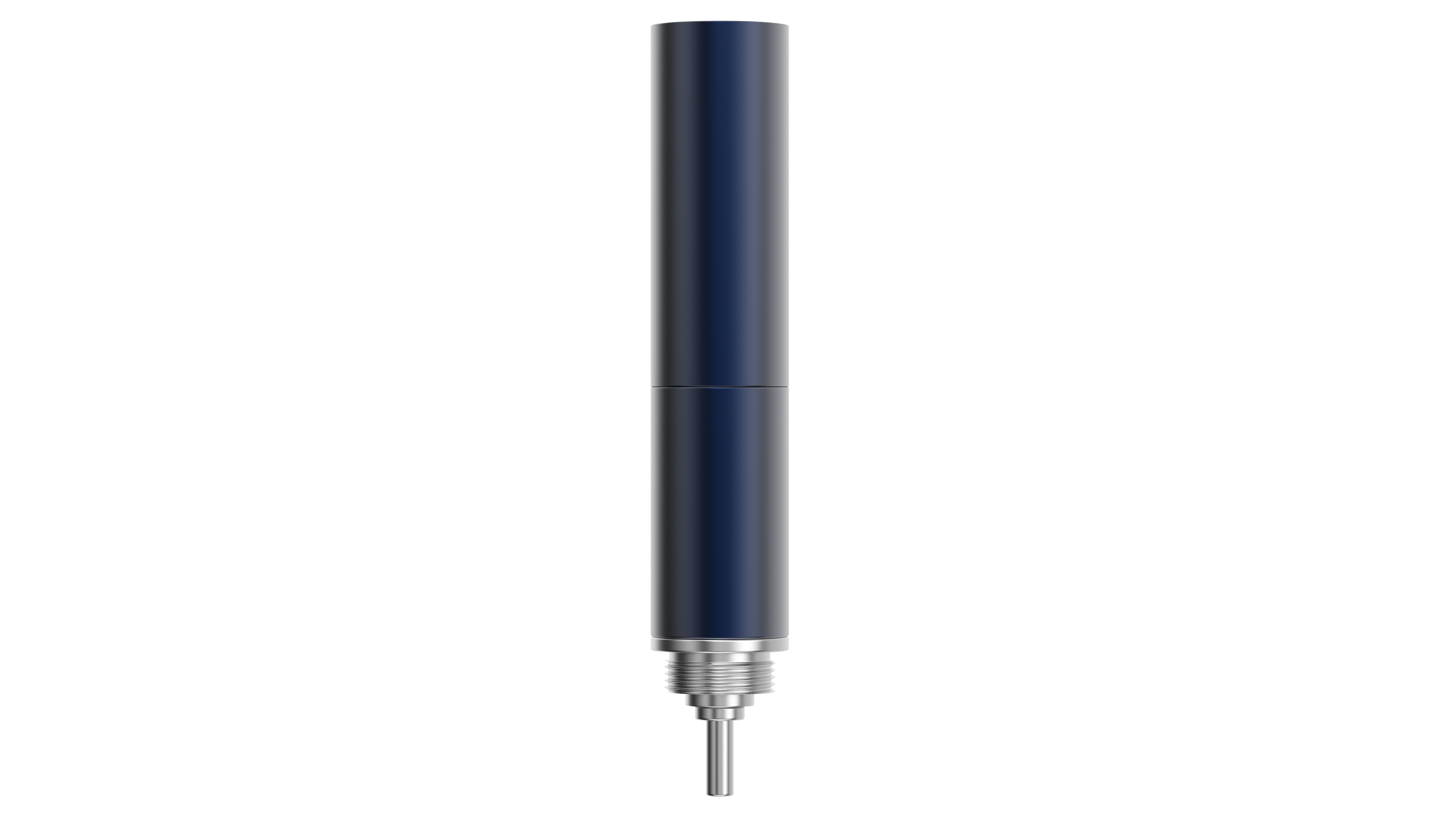

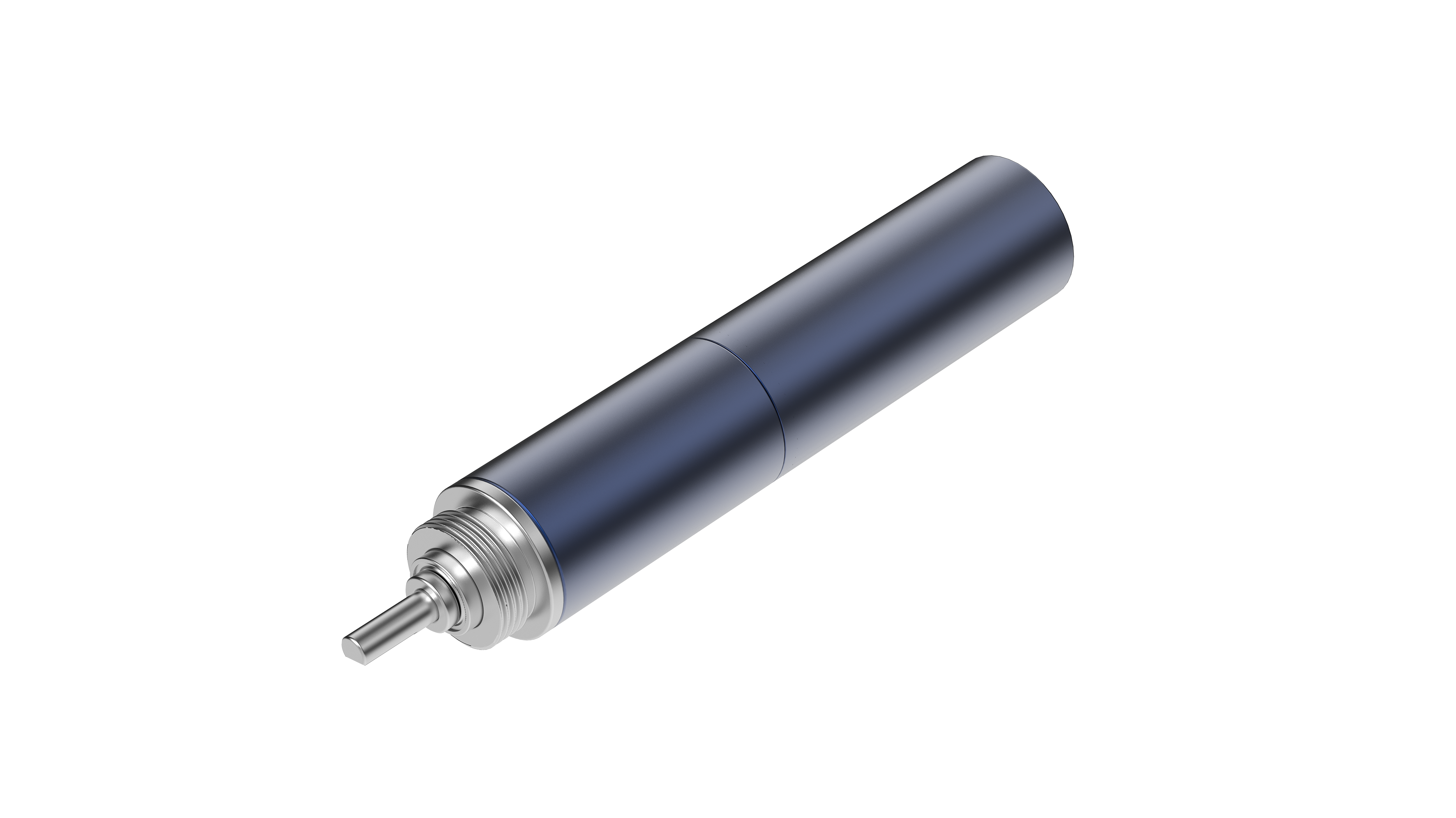

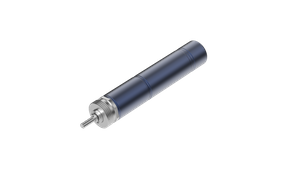

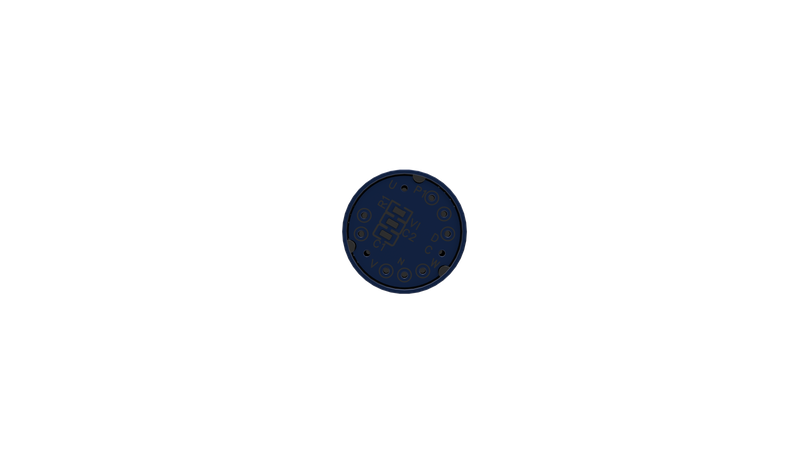

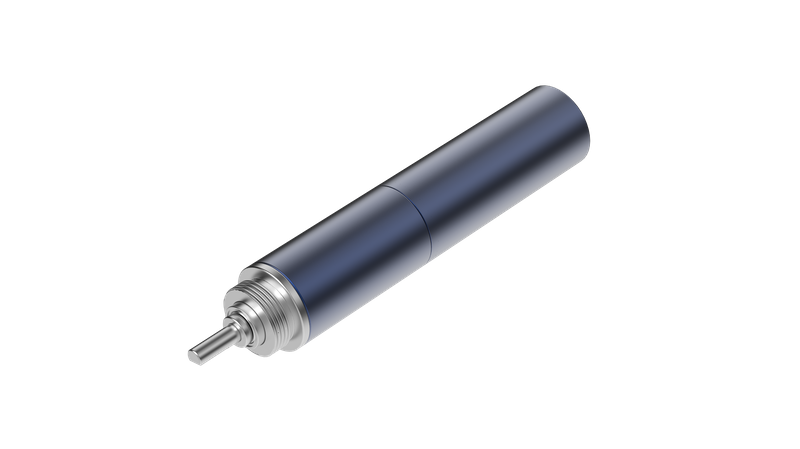

コアレスモーターアセンブリJCCA10
ギアステージ：1〜4
削減比：4.3〜807.1
トルク：0.004〜0.08（nm）負荷速度：28〜5500（rpm）可用性ステータス: モーター パラメーター
JCCM102631000H12
JCCM102631000H24
長さ L1（mm）
26
26
定格電圧（VDC）
12
24
ロード速度なし（rpm）
31000
31000
ロード電流（MA）なし
70
35
定格速度（rpm）
23000
23000
定格トルク（MNM）
1
1
定格電流（a）
0.44
0.22
定格ポイント での効率 （ ％）
> 50
> 50
ストールトルク（MNM）
4
4
ストール電流（a）
1.9
0.95
ステーターワインディング
温度 上昇（S1）k
＜110
＜110
モーター パラメーター
JCCM102631000H12
JCCM102631000H24
長さ L1（mm）
26
26
定格電圧（VDC）
12
24
ロード速度なし（rpm）
31000
31000
ロード電流（MA）なし
70
35
定格速度（rpm）
23000
23000
定格トルク（MNM）
1
1
定格電流（a）
0.44
0.22
定格ポイント での効率 （ ％）
> 50
> 50
ストールトルク（MNM）
4
4
ストール電流（a）
1.9
0.95
ステーターワインディング
温度 上昇（S1）k
＜110
＜110
ギアステージ
1ステージ
2段階
3段階
4段階
削減 比
4.3/5.3
18.1/22.7/28.4
76.8/96/120.7/151.4
76.8/96/120.7/151.4
連続出力torq ue（nm）
0.01
0.03
0.15
0.15
瞬間的な許容t orque（nm）
0.02
0.05
0.2
0.2
効率（％）
90
81
73
73
ロードバック ラッシュ（°）
1.5
1.8
2
2
長さ（mm）
9.5
12.7
15.9
15.9
出力シャフト軸 遊び（mm）
≤0.1
≤0.1
≤0.1
≤0.1
最大軸 荷重（n）
5
5
5
5
最大 放射状 負荷（6mm） （n）
10
10
10
10
最大 取り付け 力（n）
5
5
5
5
ギアボックスの 質量（g）
6
7
8
8
動作温度 範囲（ ℃ ）
-40〜100
-40〜100
-40〜100
-40〜100
ギアステージ
1ステージ
2段階
3段階
4段階
削減 比
4.3/5.3
18.1/22.7/28.4
76.8/96/120.7/151.4
76.8/96/120.7/151.4
連続出力torq ue（nm）
0.01
0.03
0.15
0.15
瞬間的な許容t orque（nm）
0.02
0.05
0.2
0.2
効率（％）
90
81
73
73
ロードバック ラッシュ（°）
1.5
1.8
2
2
長さ（mm）
9.5
12.7
15.9
15.9
出力シャフト軸 遊び（mm）
≤0.1
≤0.1
≤0.1
≤0.1
最大軸 荷重（n）
5
5
5
5
最大 放射状 負荷（6mm） （n）
10
10
10
10
最大 取り付け 力（n）
5
5
5
5
ギアボックスの 質量（g）
6
7
8
8
動作温度 範囲（ ℃ ）
-40〜100
-40〜100
-40〜100
-40〜100
モード
定格
電圧（V）
データなし データ
データ をロードします
合計
長さ
（mm）
連続
出力
トルク（nm）
瞬時
許容
トルク（nm）
削減 比
ロードなし
速度（rpm）
ロードなし
現在（ma）
負荷
速度（rpm）
負荷
現在（a）
トルク （nm）
JCCA1036004H24-4
24
7209
50
5349
0.22
0.004
35.5
0.01
0.02
4.3
JCCA1036005H24-5
24
5849
50
4340
0.22
0.005
35.5
0.01
0.02
5.3
JCCA1039014H24-18
24
1713
50
1271
0.22
0.014
38.7
0.03
0.05
18.1
JCCA1039018H24-22
24
1366
50
1013
0.22
0.018
38.7
0.03
0.05
22.7
JCCA1039023H24-28
24
1092
50
810
0.22
0.023
38.7
0.03
0.05
28.4
JCCA1042054H24-76
24
404
50
299
0.22
0.054
41.9
0.15
0.2
76.8
JCCA1042067H24-96
24
323
50
240
0.22
0.067
41.9
0.15
0.2
96
JCCA1042084H24-120
24
257
50
191
0.22
0.084
41.9
0.15
0.2
120.7
JCCA1042106H24-151
24
205
50
152
0.22
0.106
41.9
0.15
0.2
151.4
JCCA1045196H24-326
24
95
50
70
0.22
0.196
45
0.22
0.3
326.3
JCCA1045220H24-409
24
76
50
56
0.22
0.22
45
0.22
0.3
409.2
JCCA1045220H24-513
24
60
50
45
0.15
0.22
45
0.22
0.3
513.1
JCCA1045220H24-636
24
49
50
36
0.15
0.22
45
0.22
0.3
636
JCCA1045220H24-807
24
38
50
28
0.15
0.22
45
0.22
0.3
807.1
注：
1. Coreless Motorモジュールの上記のパラメーターは、JCCM102631000H24モーターに基づいています。他のモーターを使用する場合は、モジュールパラメーターについてはメーカーに相談してください。
