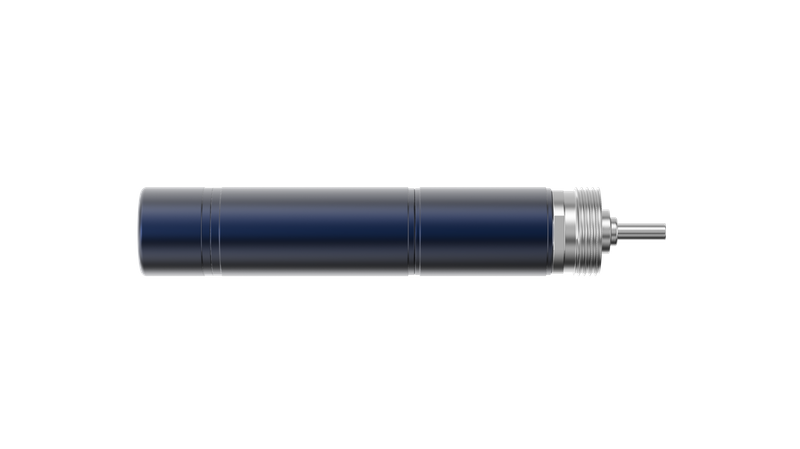

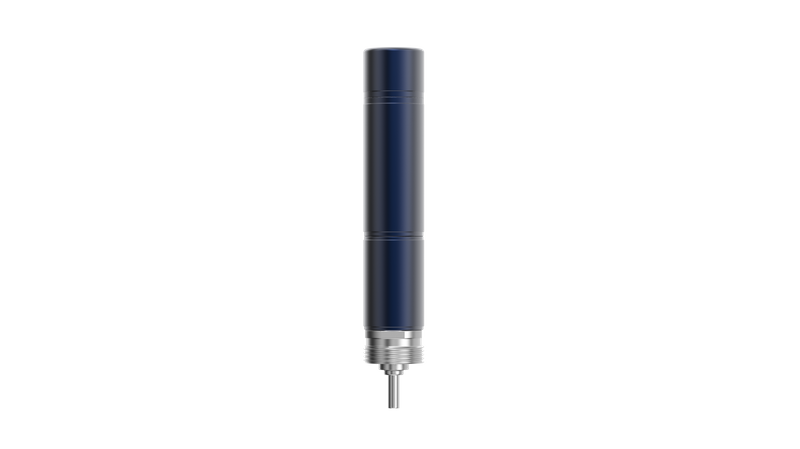

モーター パラメーター | J CCM08234 3700H12 | JCCM082342200H24 | JCCM082735000H24 |
長さ L1(mm) | 23 | 23 | 27 |
定格電圧(VDC) | 12 | 24 | 12 |
ロード速度なし(rpm) | 43700 | 42200 | 35000 |
ロード電流(MA)なし | 105 | 33.2 | 70 |
定格速度(rpm) | 30000 | 30000 | 25000 |
定格トルク(MNM) | 1 | 0.877 | 1.26 |
定格電流(a) | 0.59 | 0.198 | 0.5 |
定格ポイント での効率 ( %) | > 50 | > 50 | > 55 |
ストールトルク(MNM) | 5.8 | 3.92 | 4.25 |
ストール電流(a) | 1.5 | 0.755 | 1.35 |
ステーターワインディング 温度 上昇(S1)k | <110 | <110 | <110 |
モーター パラメーター | J CCM08234 3700H12 | JCCM082342200H24 | JCCM082735000H24 |
長さ L1(mm) | 23 | 23 | 27 |
定格電圧(VDC) | 12 | 24 | 12 |
ロード速度なし(rpm) | 43700 | 42200 | 35000 |
ロード電流(MA)なし | 105 | 33.2 | 70 |
定格速度(rpm) | 30000 | 30000 | 25000 |
定格トルク(MNM) | 1 | 0.877 | 1.26 |
定格電流(a) | 0.59 | 0.198 | 0.5 |
定格ポイント での効率 ( %) | > 50 | > 50 | > 55 |
ストールトルク(MNM) | 5.8 | 3.92 | 4.25 |
ストール電流(a) | 1.5 | 0.755 | 1.35 |
ステーターワインディング 温度 上昇(S1)k | <110 | <110 | <110 |
ギアステージ | 1ステージ | 2段階 | 3段階 | 4段階 |
削減 比 | 4 | 16 | 64 | 256 |
連続出力torq ue(nm) | 0.01 | 0.02 | 0.06 | 0.08 |
瞬間的な許容t orque(nm) | 0.015 | 0.03 | 0.09 | 0.12 |
効率(%) | 90 | 81 | 73 | 65 |
ロードバック ラッシュ(°) | 1.8 | 2 | 2.2 | 2.5 |
長さ(mm) | 6 | 8.5 | 11 | 13.5 |
出力シャフト軸 遊び(mm) | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 |
最大軸 荷重(n) | 5 | 5 | 5 | 5 |
最大 放射状 負荷(6mm) (n) | 8 | 8 | 8 | 8 |
最大 取り付け 力(n) | 5 | 5 | 5 | 5 |
ギアボックスの 質量(g) | 2.6 | 3.2 | 3.8 | 4.4 |
動作温度 範囲( ℃ ) | -40〜100 | -40〜100 | -40〜100 | -40〜100 |
ギアステージ | 1ステージ | 2段階 | 3段階 | 4段階 |
削減 比 | 4 | 16 | 64 | 256 |
連続出力torq ue(nm) | 0.01 | 0.02 | 0.06 | 0.08 |
瞬間的な許容t orque(nm) | 0.015 | 0.03 | 0.09 | 0.12 |
効率(%) | 90 | 81 | 73 | 65 |
ロードバック ラッシュ(°) | 1.8 | 2 | 2.2 | 2.5 |
長さ(mm) | 6 | 8.5 | 11 | 13.5 |
出力シャフト軸 遊び(mm) | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 |
最大軸 荷重(n) | 5 | 5 | 5 | 5 |
最大 放射状 負荷(6mm) (n) | 8 | 8 | 8 | 8 |
最大 取り付け 力(n) | 5 | 5 | 5 | 5 |
ギアボックスの 質量(g) | 2.6 | 3.2 | 3.8 | 4.4 |
動作温度 範囲( ℃ ) | -40〜100 | -40〜100 | -40〜100 | -40〜100 |

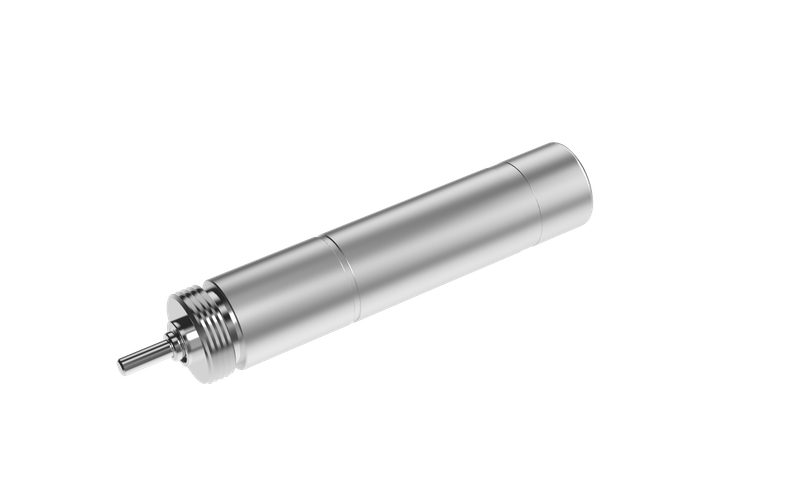

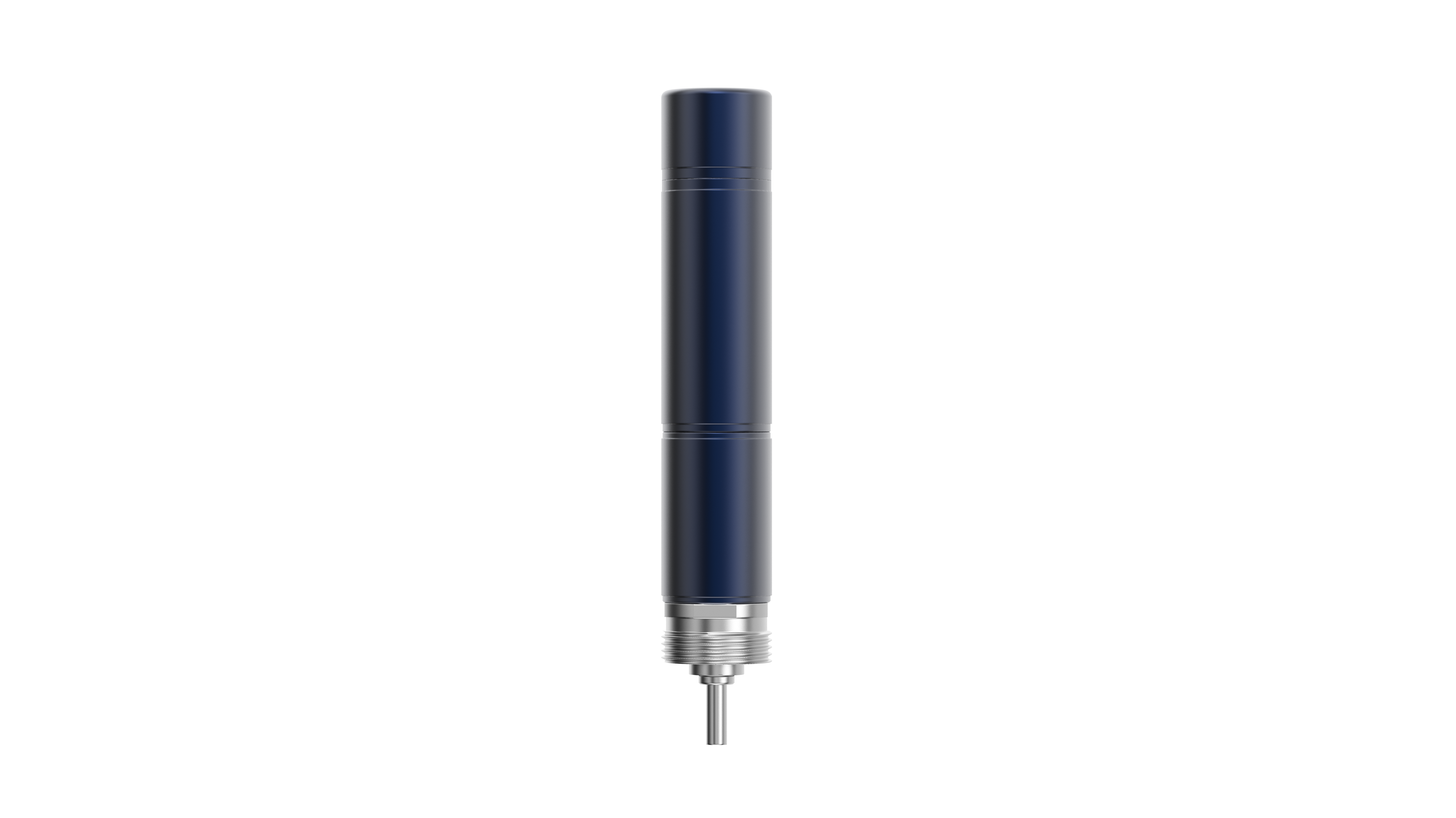

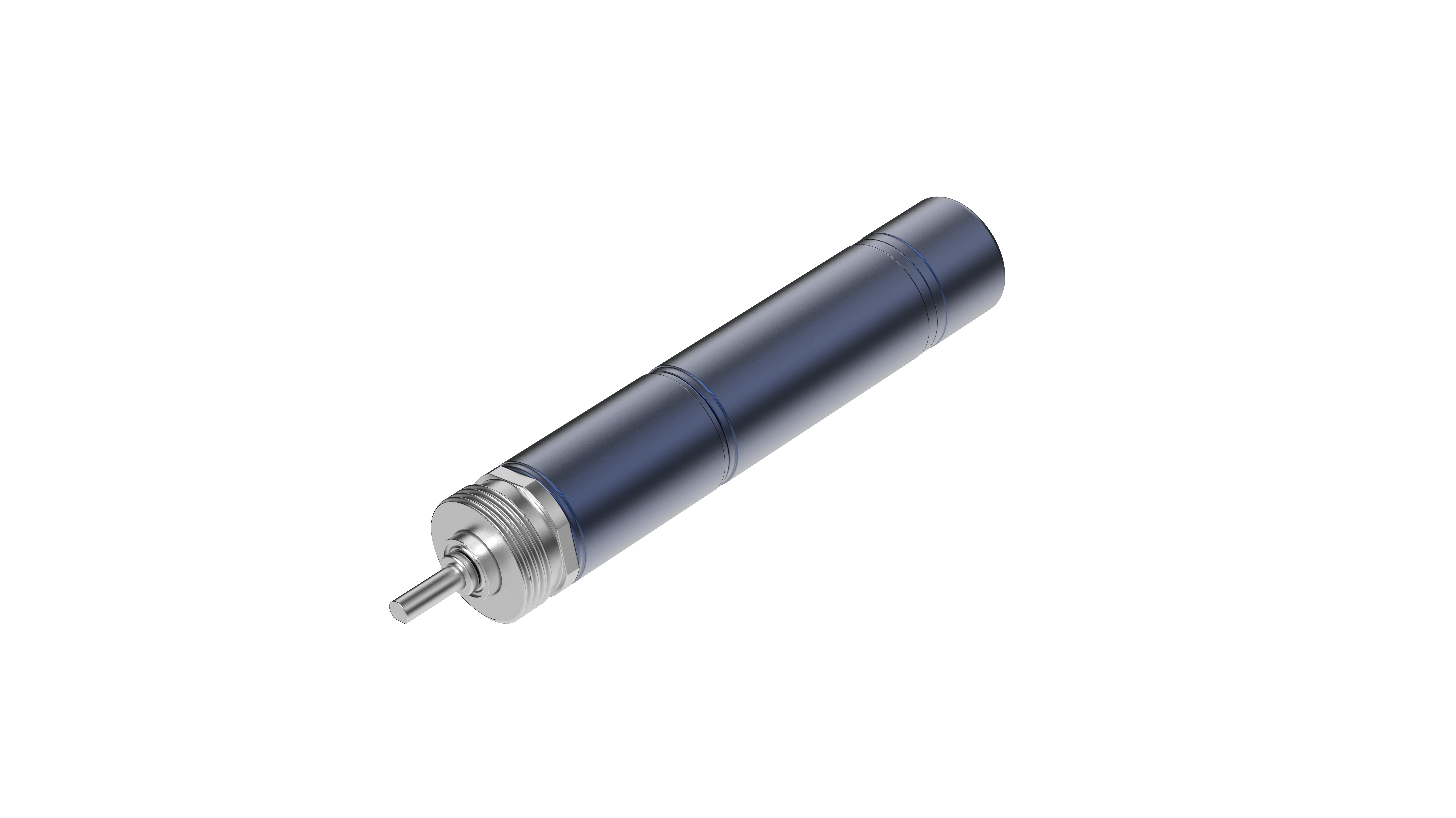

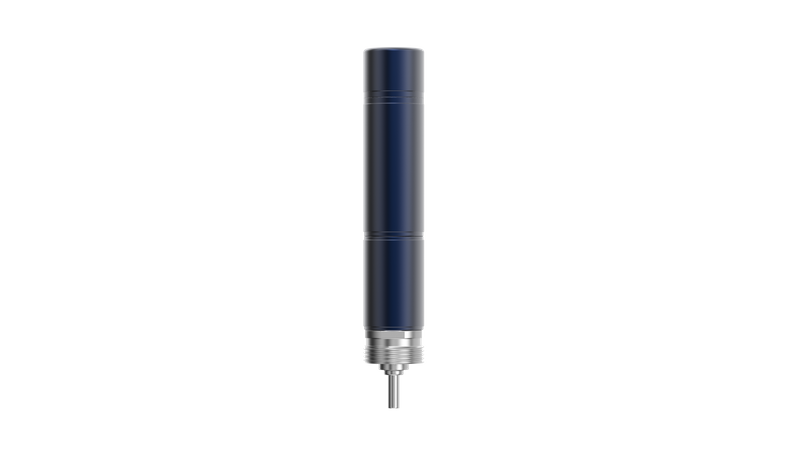

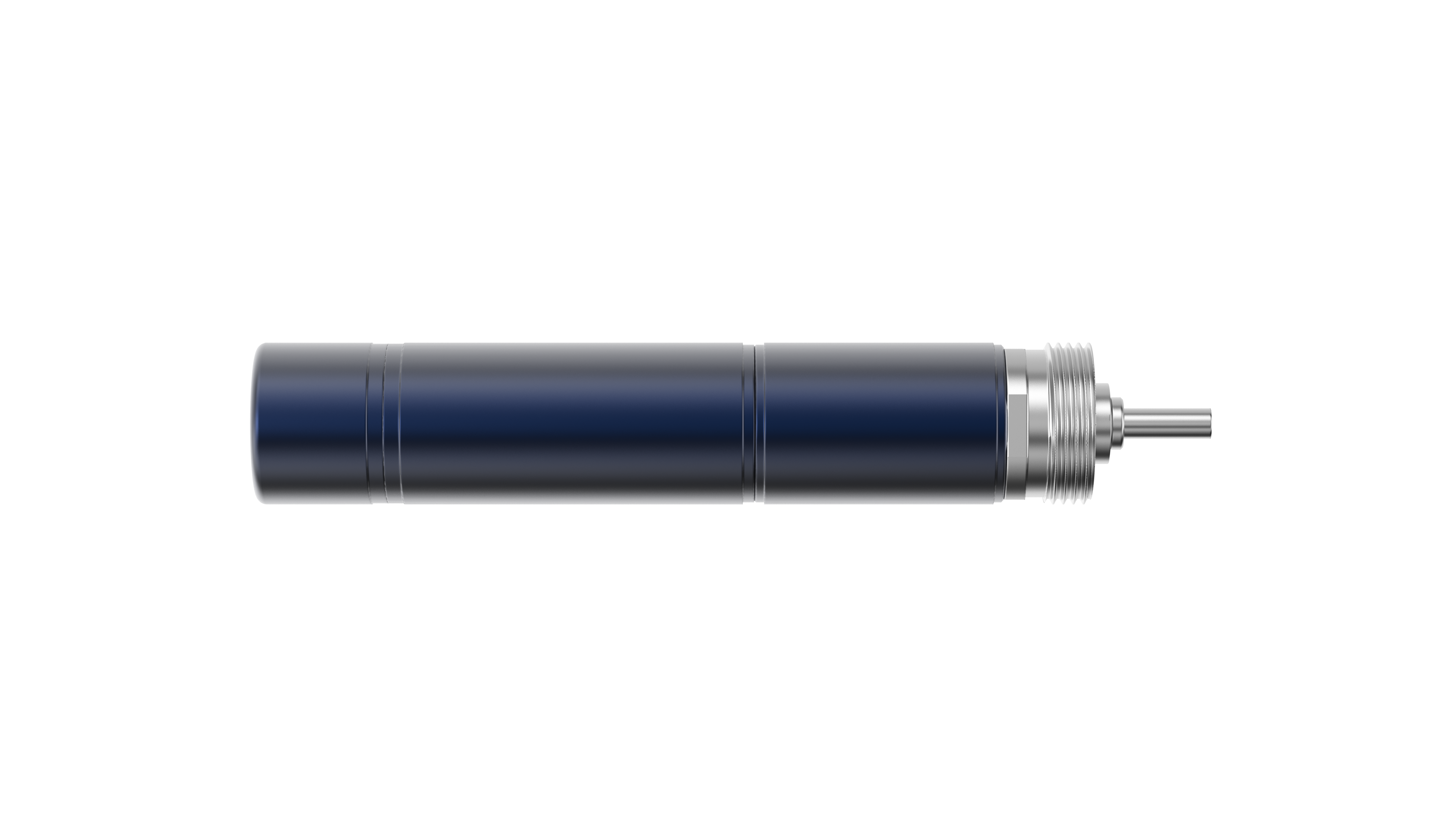

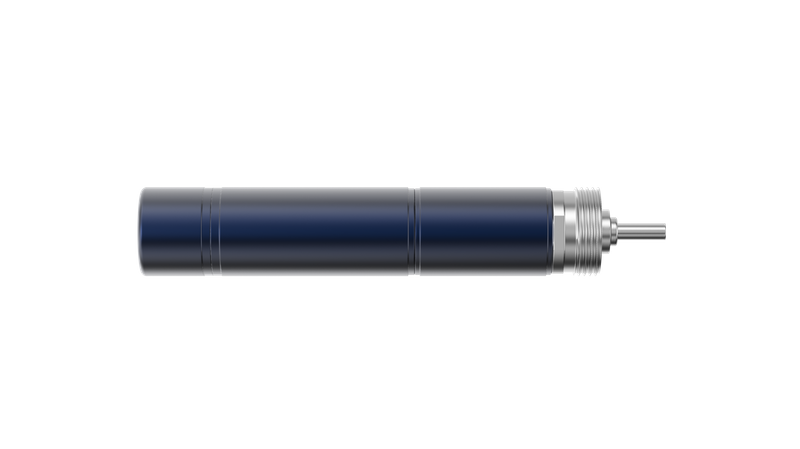

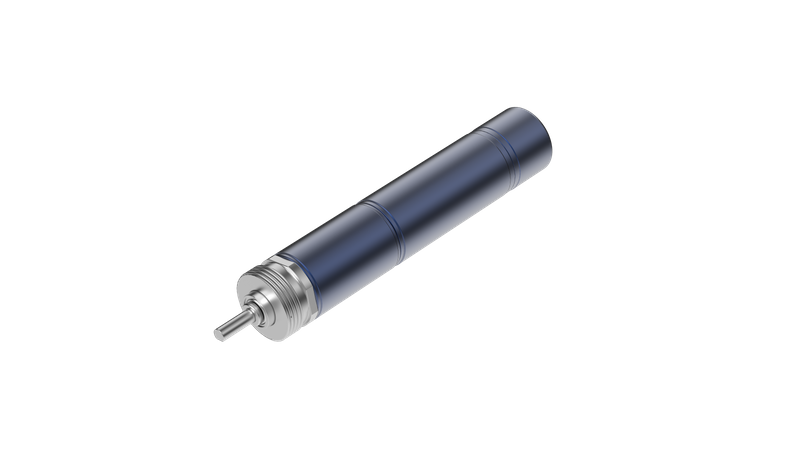

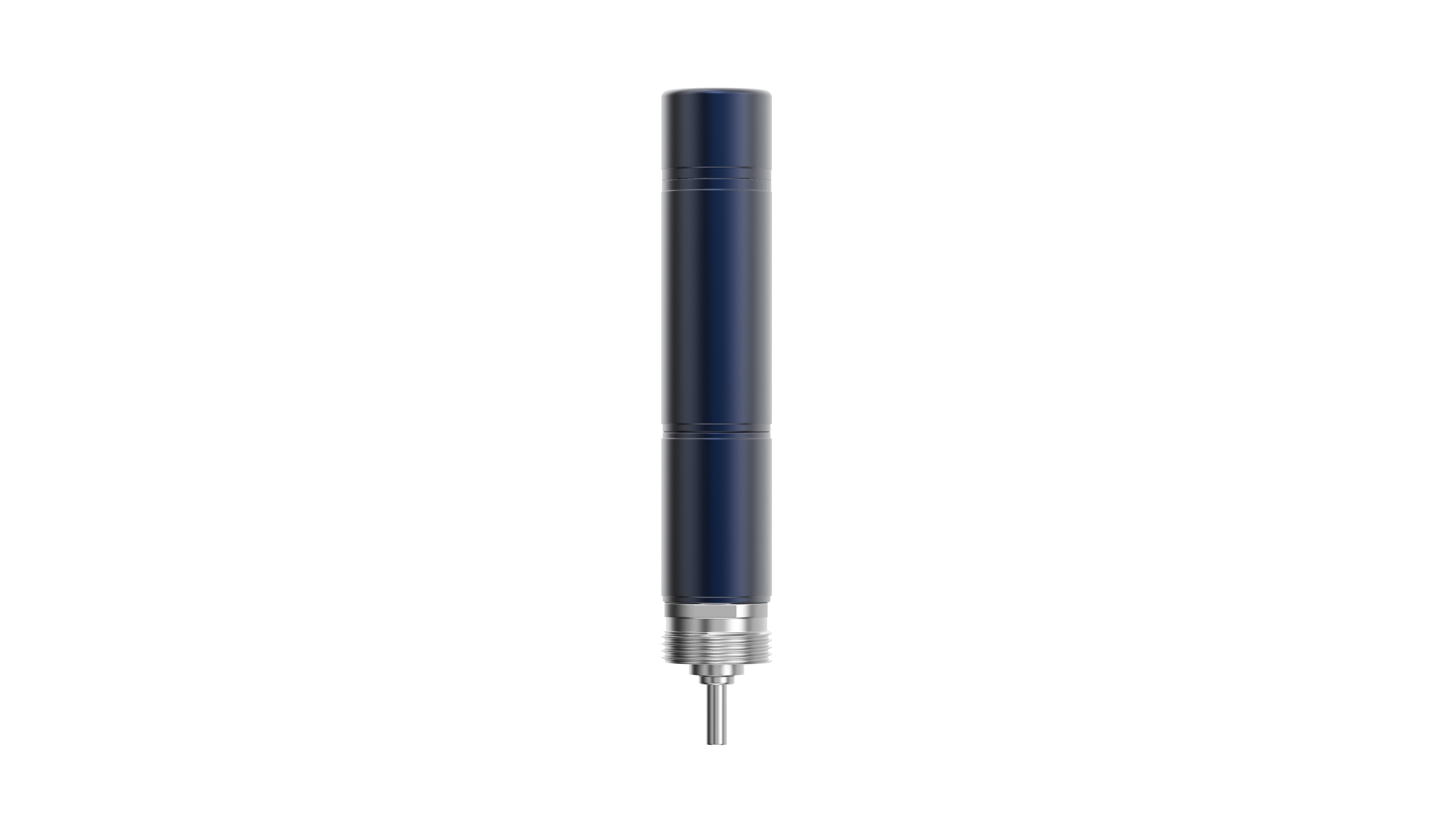

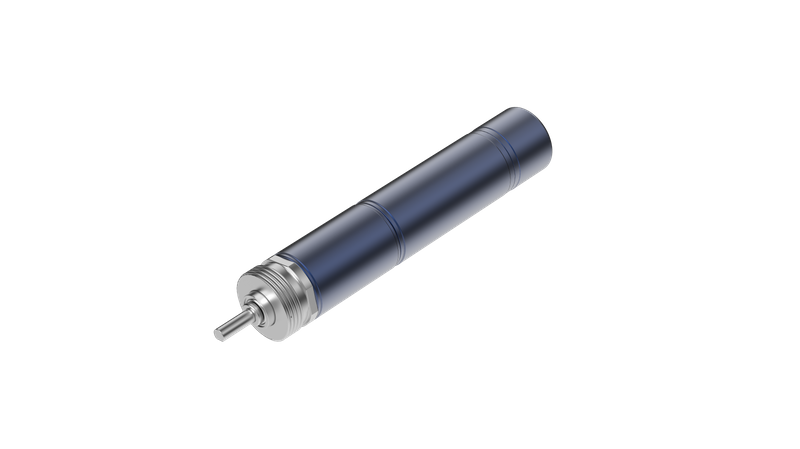

モード |
定格 電圧(V) | データなし データ | データ をロードします | 合計 長さ (mm) | 連続 出力 トルク(nm) | 瞬時 許容 トルク(nm) |
削減 比 | |||
ロードなし 速度(rpm) | ロードなし 現在(ma) | 負荷 速度(rpm) | 負荷 現在(a) | トルク (nm) | ||||||
JCCA0829004H24-4 | 12 | 10925 | 105 | 7500 | 0.59 | 0.004 | 29 | 0.01 | 0.015 | 4 |
JCCA0832013H24-16 | 12 | 2731 | 105 | 1875 | 0.59 | 0.013 | 31.5 | 0.02 | 0.03 | 16 |
JCCA0834045H24-64 | 12 | 683 | 105 | 469 | 0.59 | 0.045 | 34 | 0.06 | 0.09 | 64 |
JCCA0837080H24-256 | 12 | 171 | 105 | 117 | 0.45 | 0.080 | 36.5 | 0.08 | 0.12 | 256 |
注:
1. Coreless Motorモジュールの上記のパラメーターは、JCCM082343700H12モーターに基づいています。他のモーターを使用する場合は、モジュールパラメーターについてはメーカーに相談してください。
2。 'h 'は、ホール効果センサーの包含を示します。
モード |
定格 電圧(V) | データなし データ | データ をロードします | 合計 長さ (mm) | 連続 出力 トルク(nm) | 瞬時 許容 トルク(nm) |
削減 比 | |||
ロードなし 速度(rpm) | ロードなし 現在(ma) | 負荷 速度(rpm) | 負荷 現在(a) | トルク (nm) | ||||||
JCCA0829004H24-4 | 12 | 10925 | 105 | 7500 | 0.59 | 0.004 | 29 | 0.01 | 0.015 | 4 |
JCCA0832013H24-16 | 12 | 2731 | 105 | 1875 | 0.59 | 0.013 | 31.5 | 0.02 | 0.03 | 16 |
JCCA0834045H24-64 | 12 | 683 | 105 | 469 | 0.59 | 0.045 | 34 | 0.06 | 0.09 | 64 |
JCCA0837080H24-256 | 12 | 171 | 105 | 117 | 0.45 | 0.080 | 36.5 | 0.08 | 0.12 | 256 |
注:
1. Coreless Motorモジュールの上記のパラメーターは、JCCM082343700H12モーターに基づいています。他のモーターを使用する場合は、モジュールパラメーターについてはメーカーに相談してください。
2。 'h 'は、ホール効果センサーの包含を示します。
