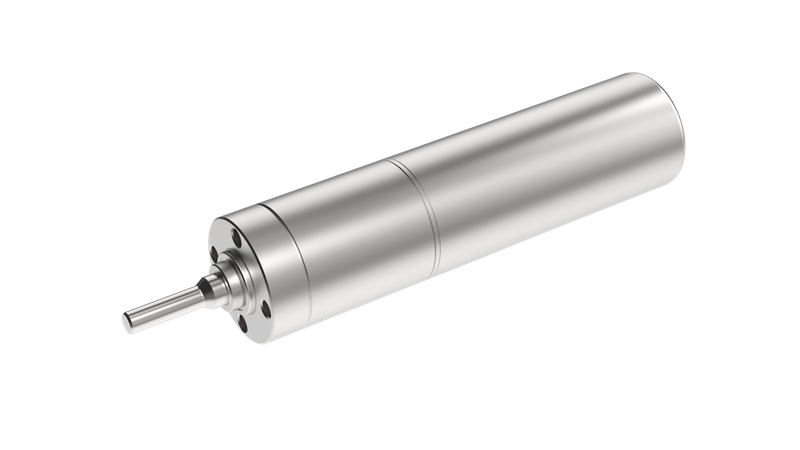

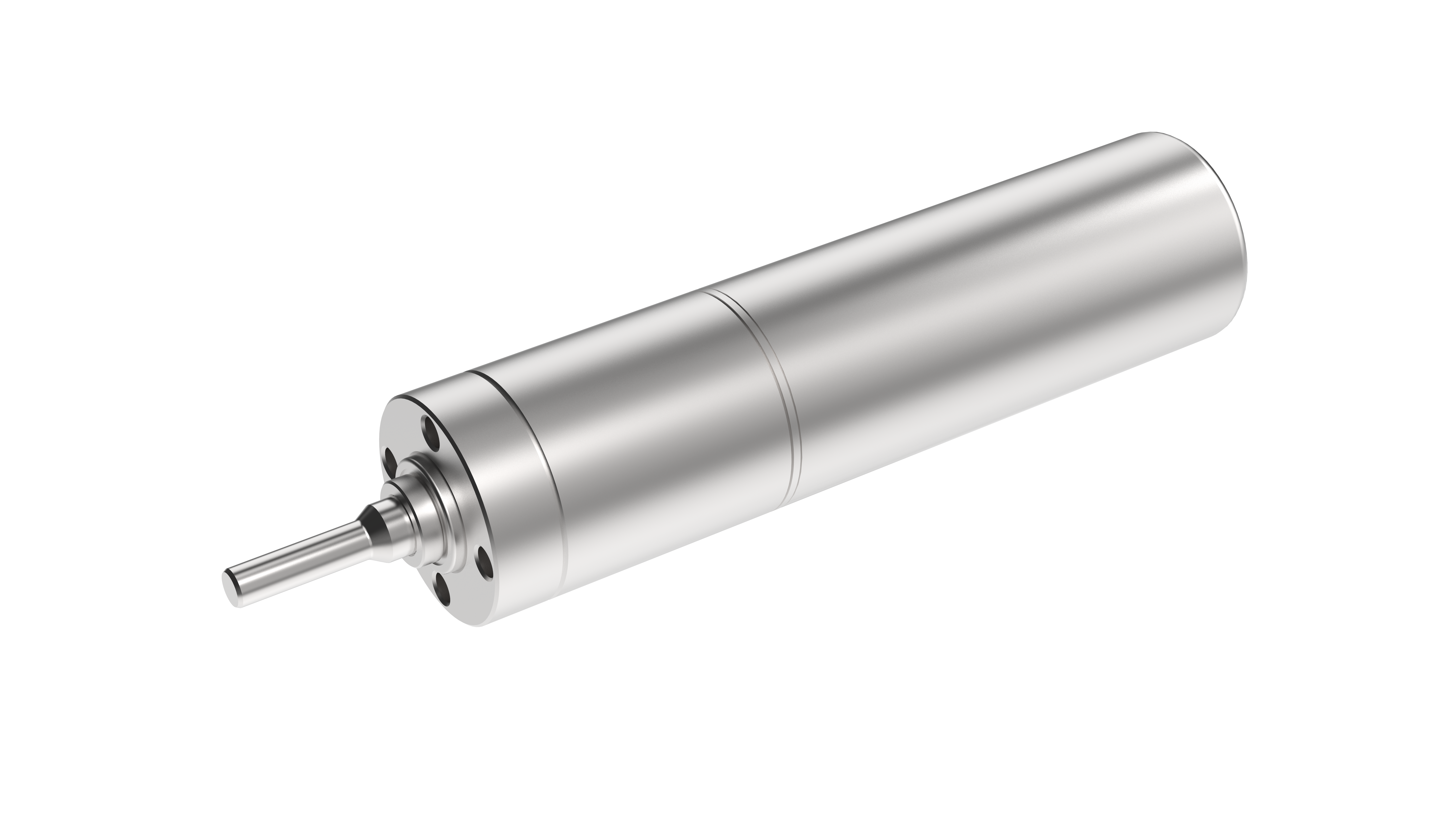

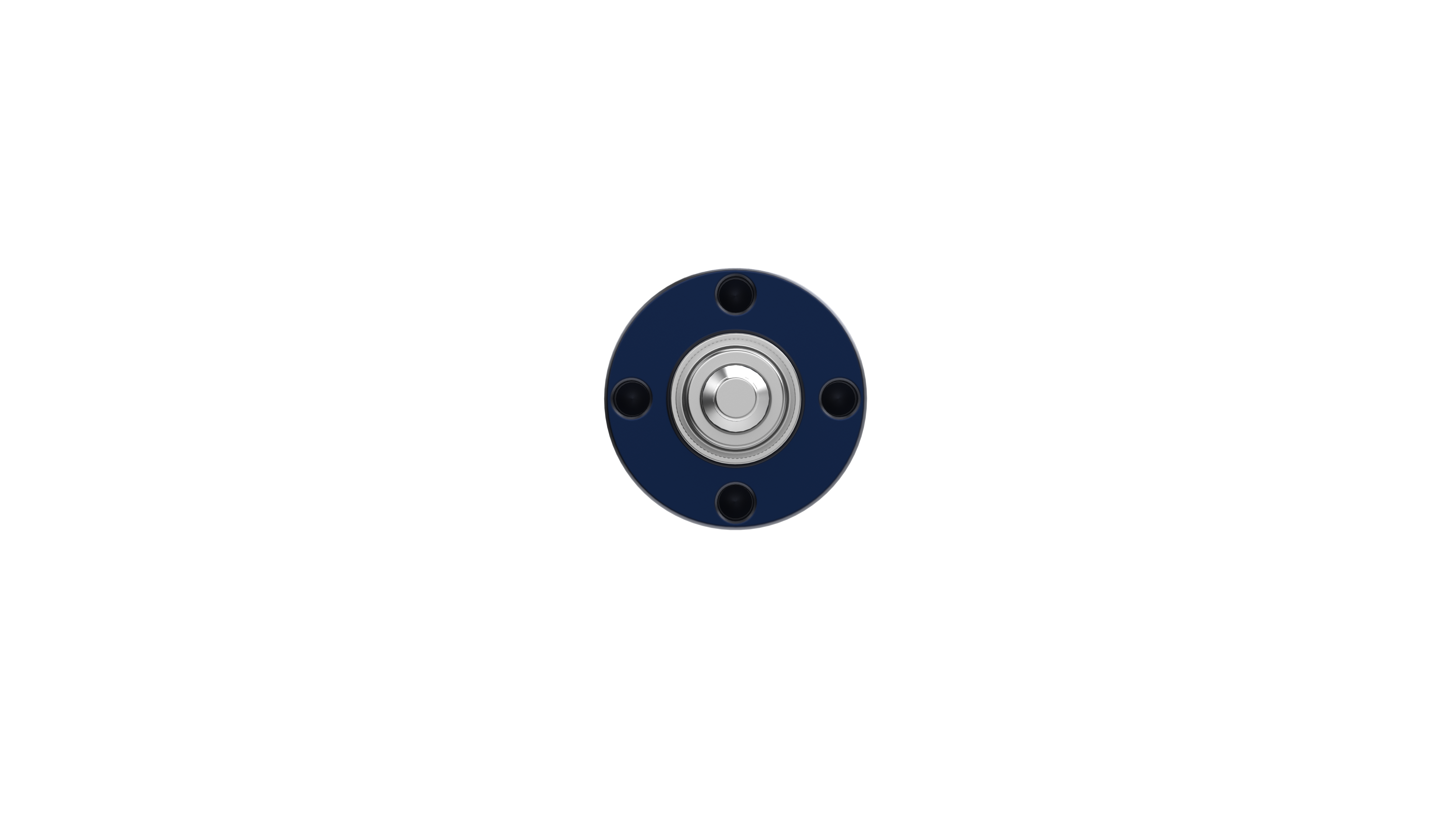

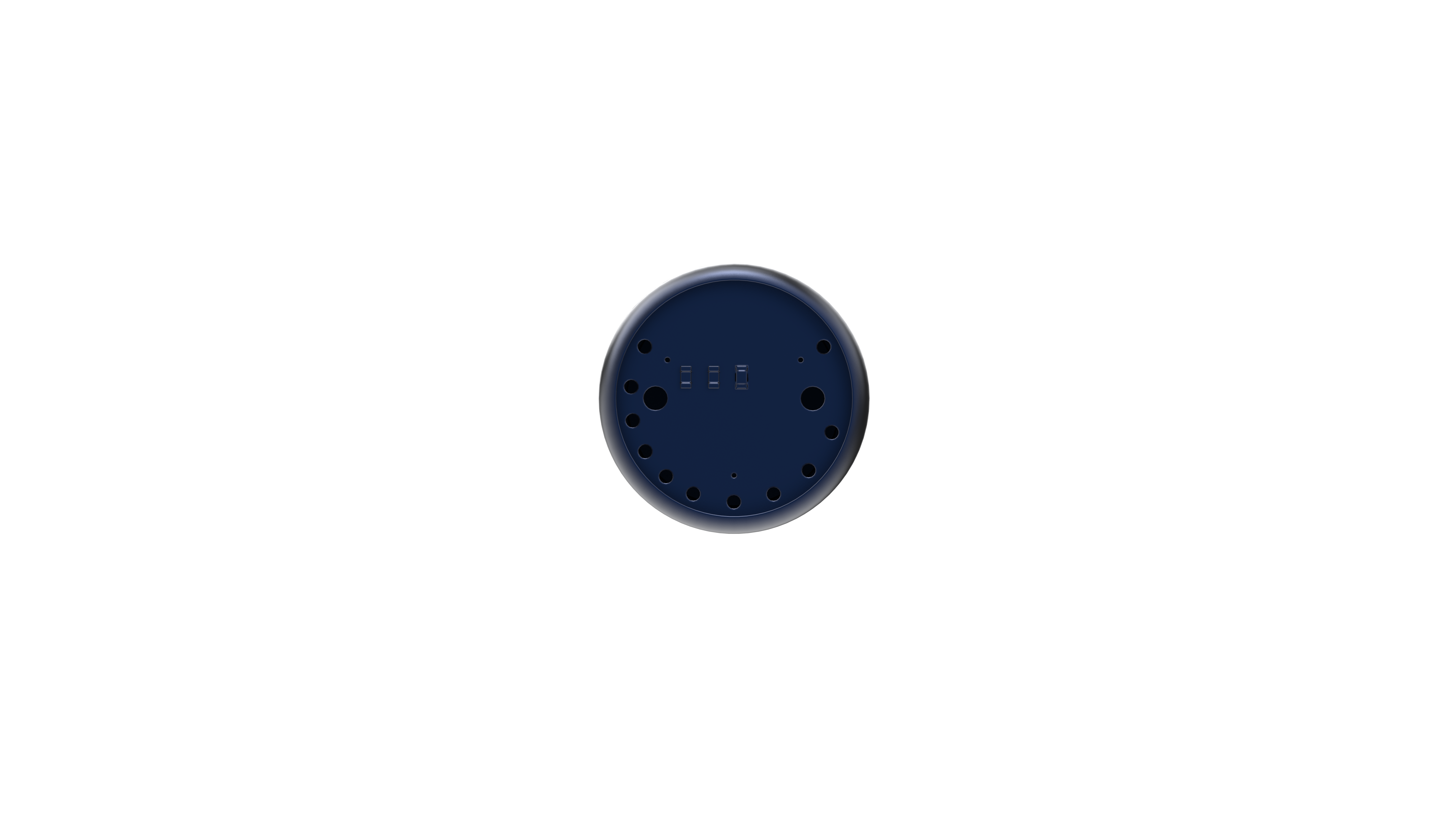

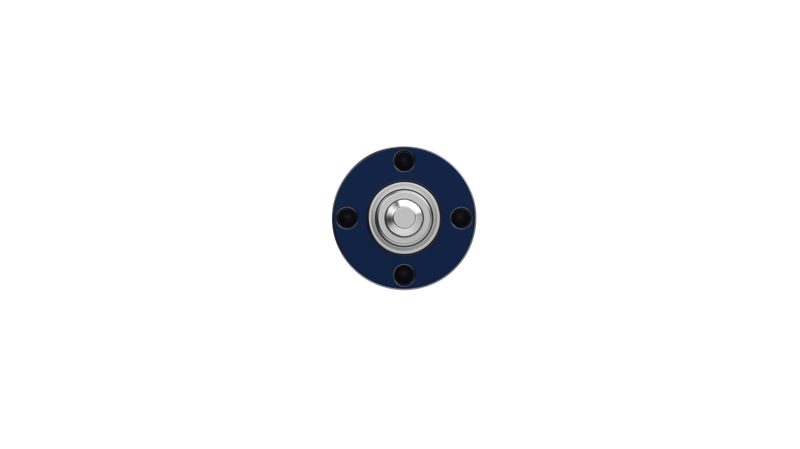

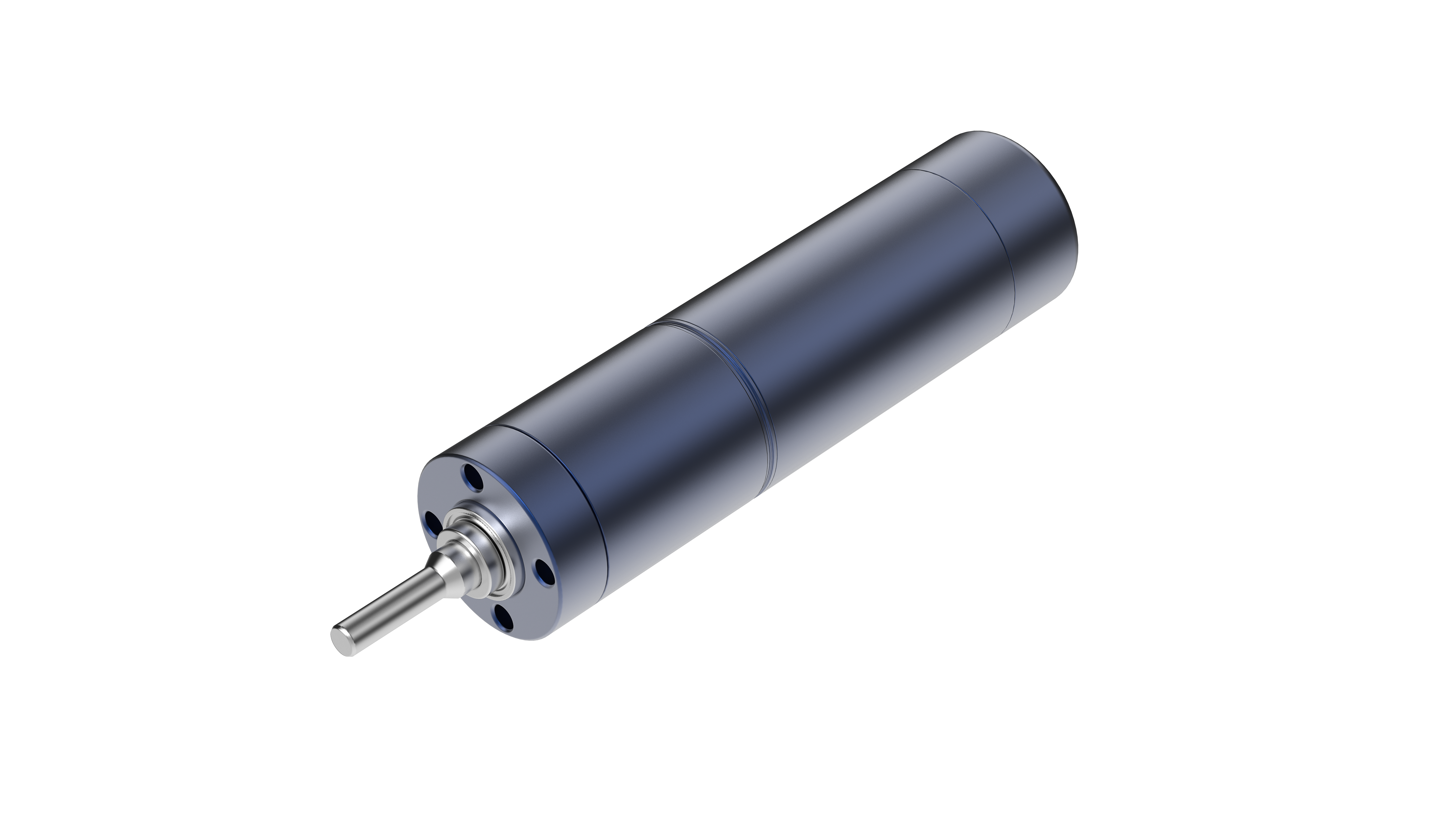

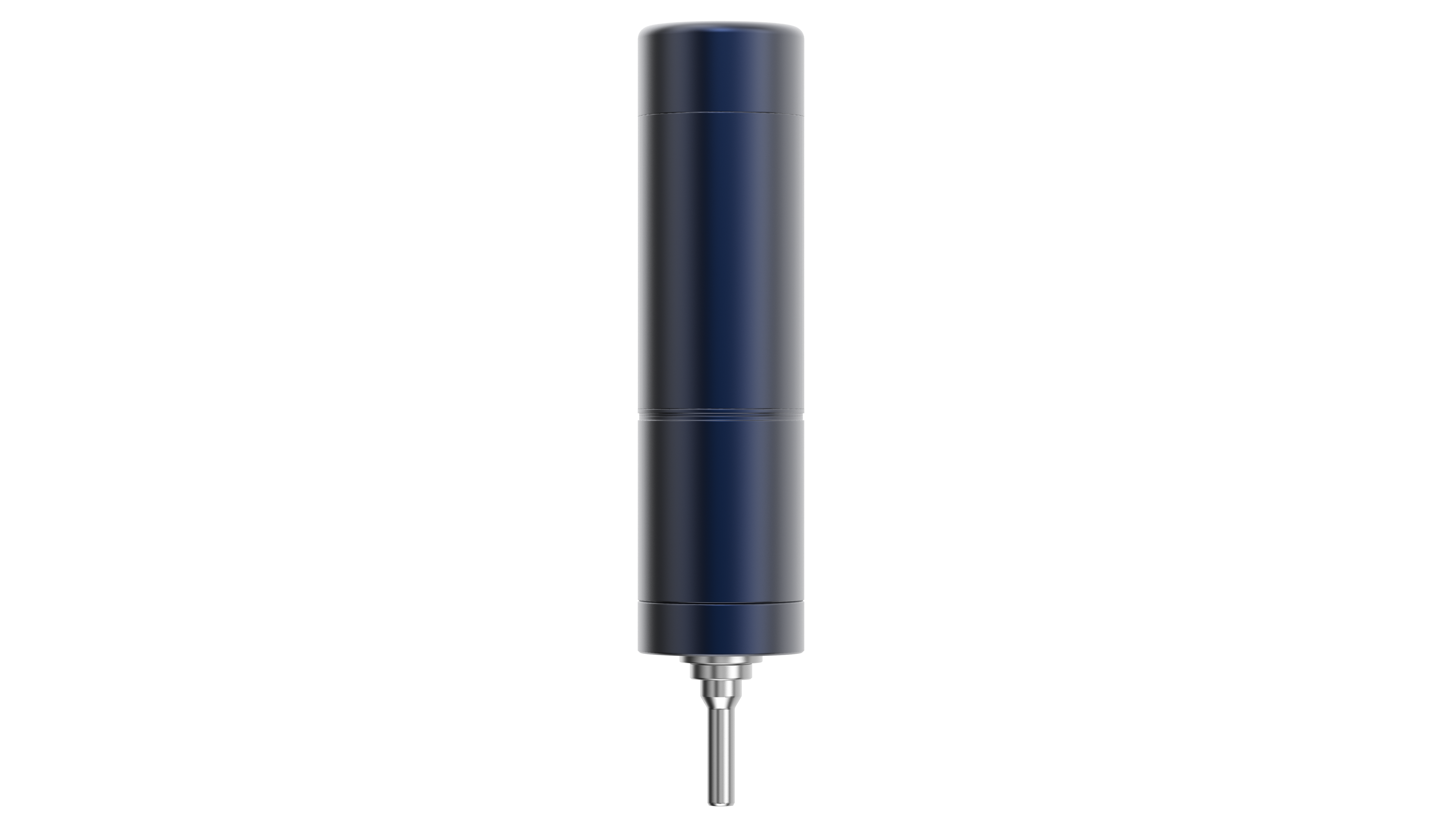

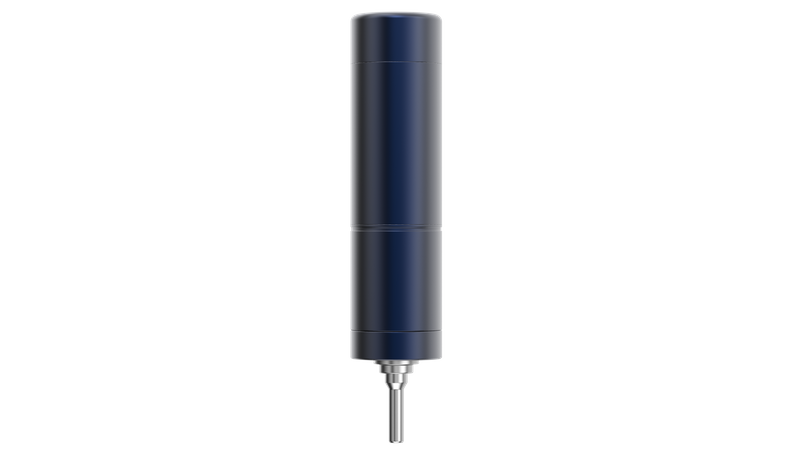

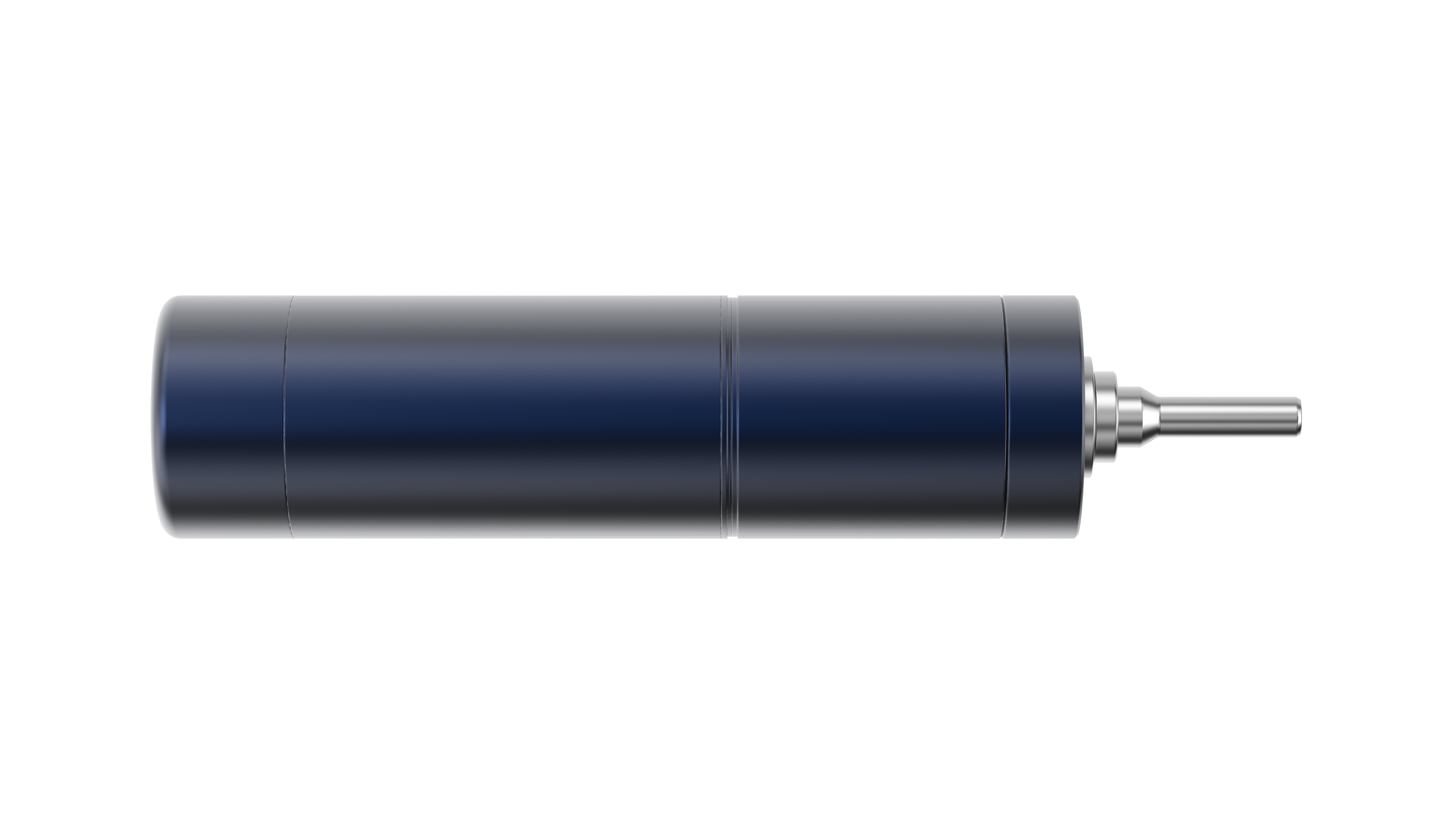

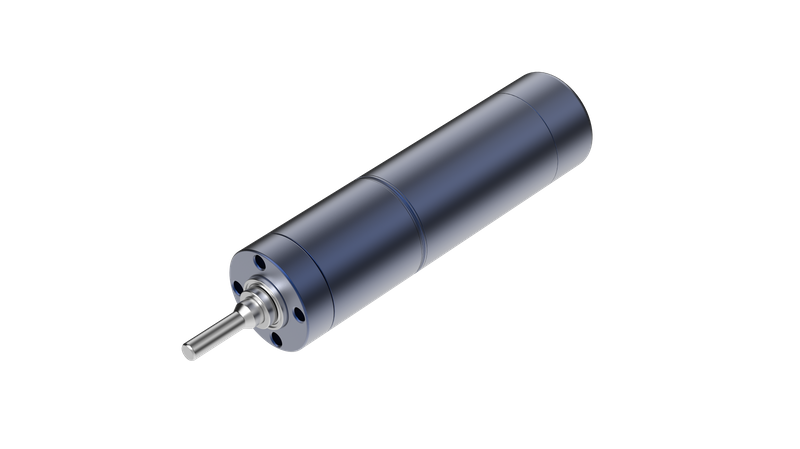

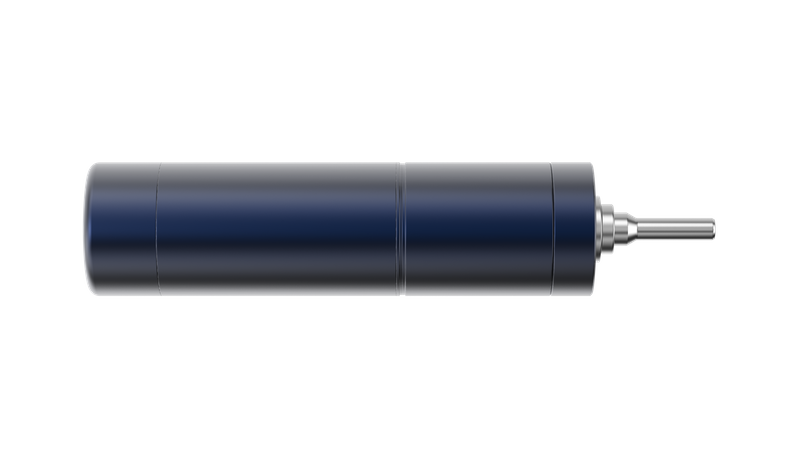

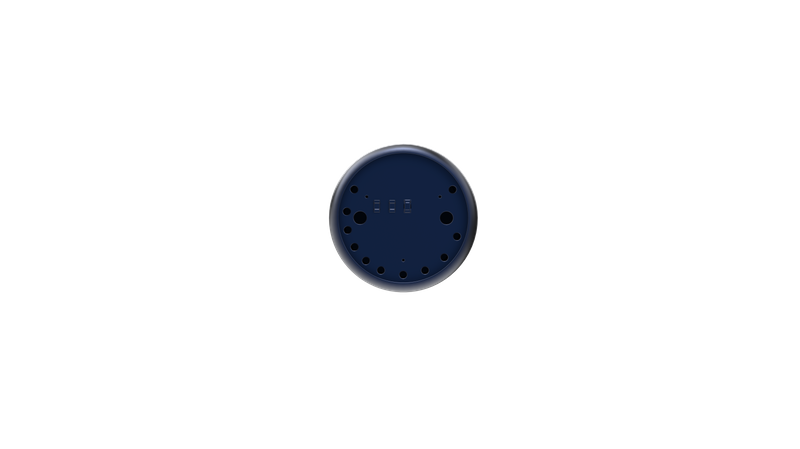

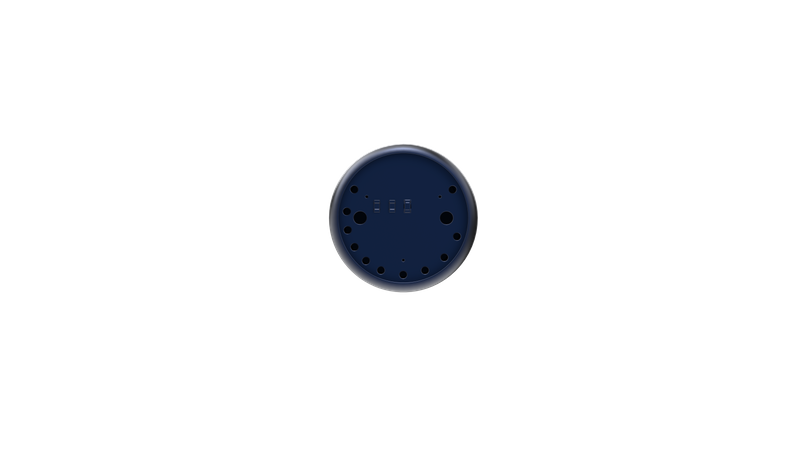

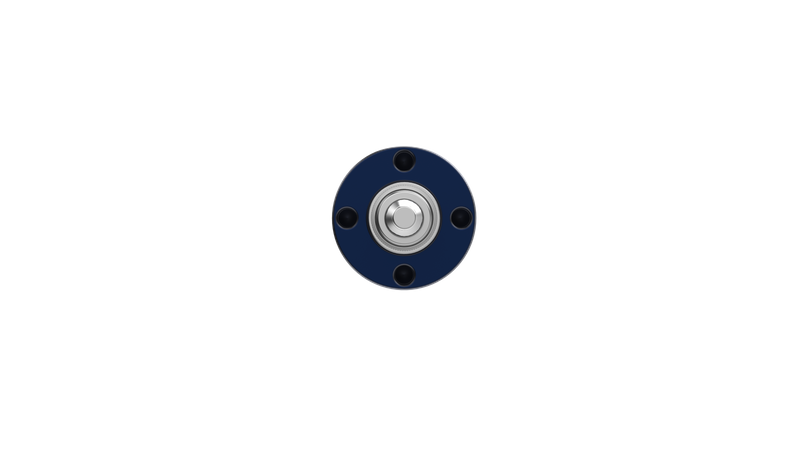

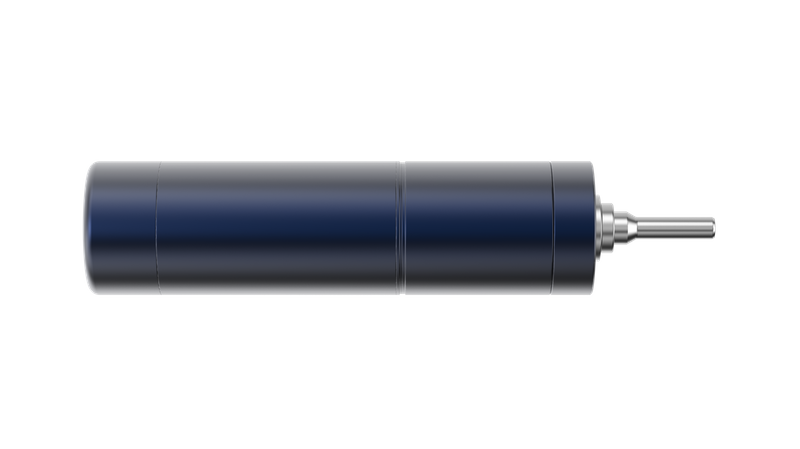

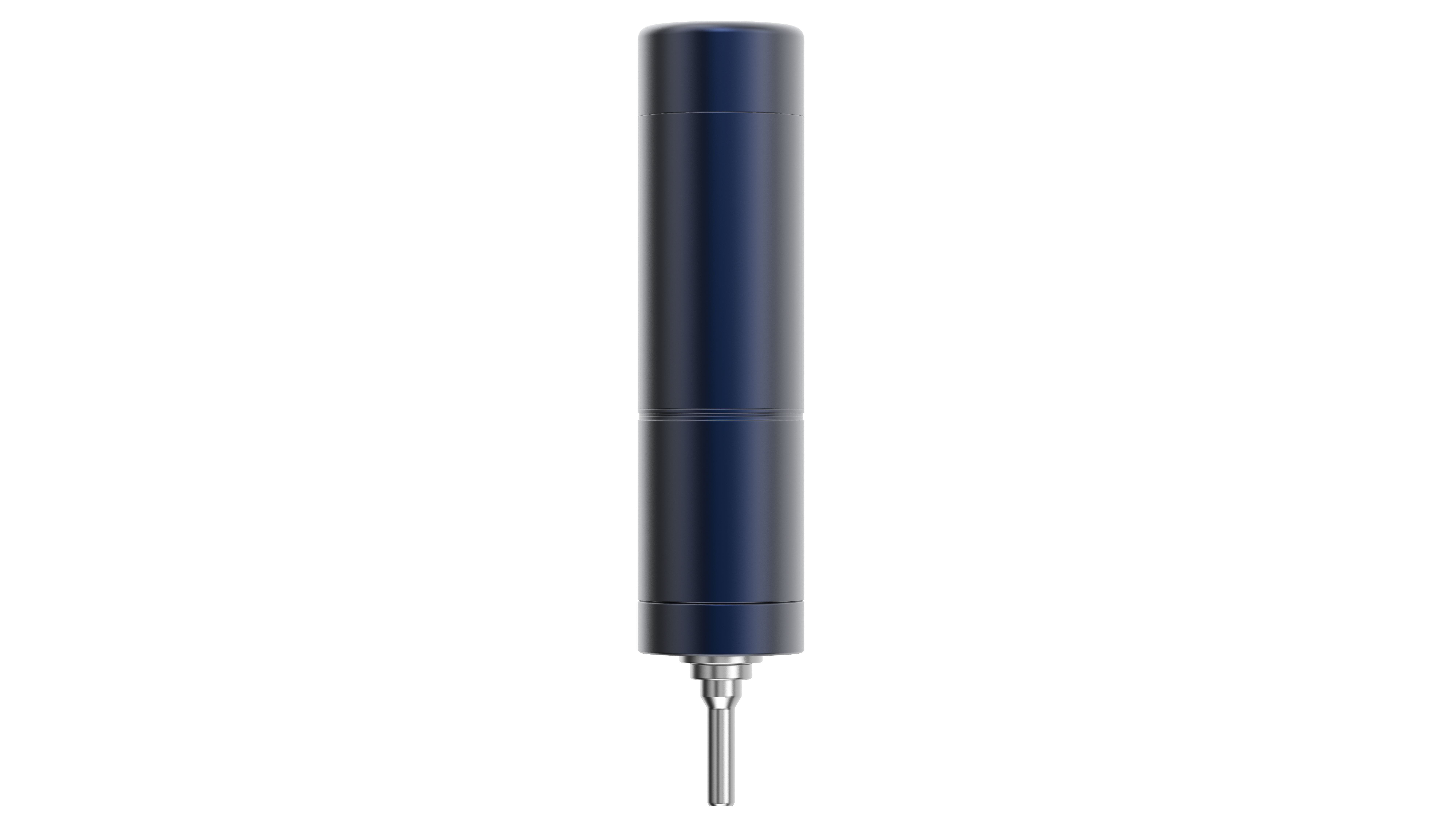

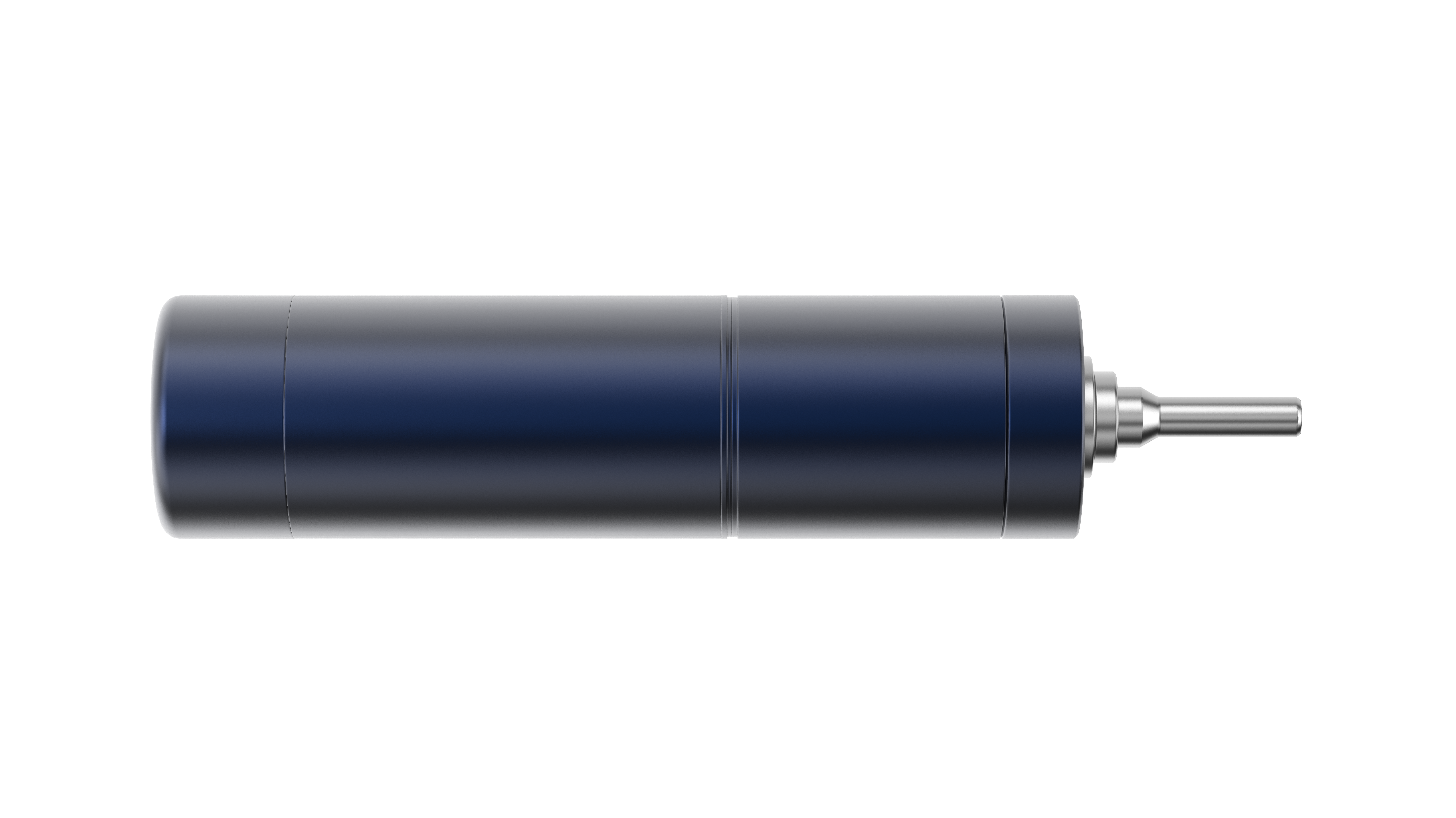

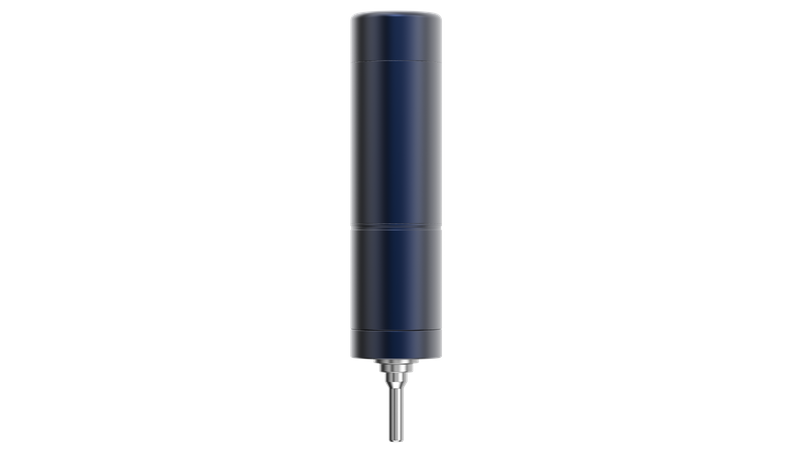

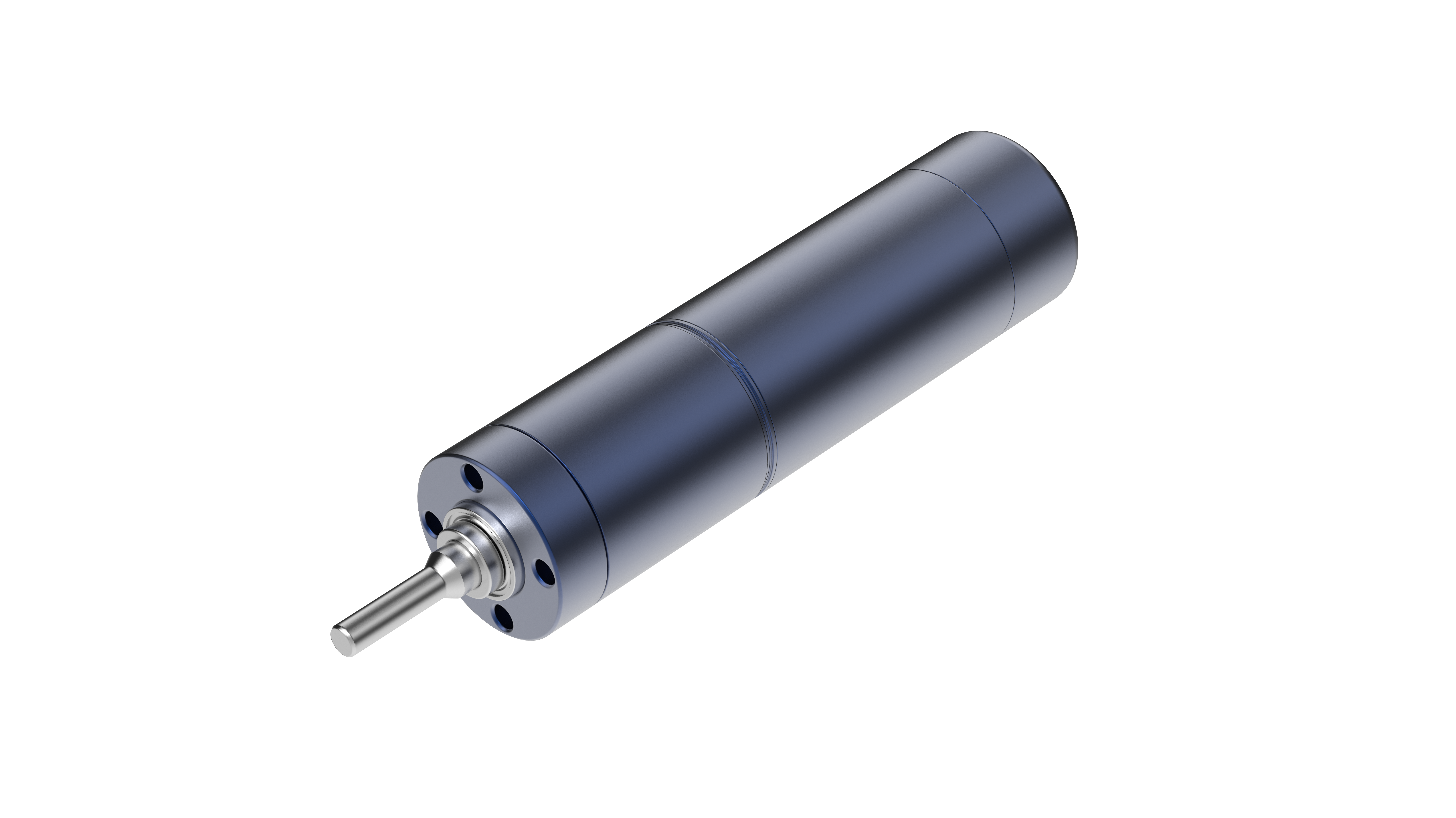

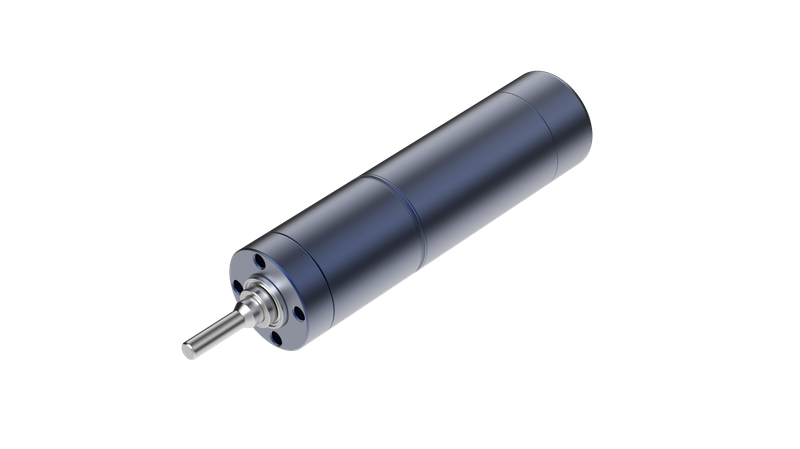

モーター パラメーター | JCCM122330500H24 | JCCM122830500H24 | JCCM123033000H24 | JCCM123628000H24 |
長さ L1(mm) | 23 | 28 | 30 | 36 |
定格電圧(VDC) | 24 | 24 | 24 | 24 |
ロード速度なし(rpm) | 30500 | 30500 | 33000 | 28000 |
ロード電流(MA)なし | 100 | 120 | 120 | 130 |
定格速度(rpm) | 23000 | 23000 | 27000 | 20500 |
定格トルク(MNM) | 1.3 | 2.19 | 2.57 | 5.13 |
定格電流(a) | 0.55 | 0.6 | 0.585 | 0.775 |
定格 ポイン T( %)での効率 | > 50 | > 50 | > 55 | > 55 |
ストールトルク(MNM) | 7.3 | 11 | 16.67 | 17.5 |
ストール電流(a) | 2 | 2 | 2.46 | 2.26 |
ステーターワインディング 温度上昇(S1)k | <110 | <110 | <110 | <110 |
モーター パラメーター | JCCM122330500H24 | JCCM122830500H24 | JCCM123033000H24 | JCCM123628000H24 |
長さ L1(mm) | 23 | 28 | 30 | 36 |
定格電圧(VDC) | 24 | 24 | 24 | 24 |
ロード速度なし(rpm) | 30500 | 30500 | 33000 | 28000 |
ロード電流(MA)なし | 100 | 120 | 120 | 130 |
定格速度(rpm) | 23000 | 23000 | 27000 | 20500 |
定格トルク(MNM) | 1.3 | 2.19 | 2.57 | 5.13 |
定格電流(a) | 0.55 | 0.6 | 0.585 | 0.775 |
定格 ポイン T( %)での効率 | > 50 | > 50 | > 55 | > 55 |
ストールトルク(MNM) | 7.3 | 11 | 16.67 | 17.5 |
ストール電流(a) | 2 | 2 | 2.46 | 2.26 |
ステーターワインディング 温度上昇(S1)k | <110 | <110 | <110 | <110 |
ギアステージ | 1ステージ | 2段階 | 3段階 | 4段階 |
削減 比 | 4.2/5 | 17.6/21/25 | 74.1/88.2/105/125 | 311.2/370.4/441/525/625 |
連続出力torq ue(nm) | 0.2 | 0.25 | 0.3 | 0.35 |
瞬間的な許容t orque(nm) | 0.3 | 0.4 | 0.45 | 0.5 |
効率(%) | 91 | 83 | 75 | 69 |
ロードバック ラッシュ(°) | 1.2 | 1.5 | 1.8 | 2 |
長さ(mm) | 14 | 17 | 22 | 26 |
出力シャフト軸 遊び(mm) | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 |
最大軸 荷重(n) | 10 | 10 | 10 | 10 |
最大 放射状 負荷(6mm) (n) | 20 | 20 | 20 | 20 |
最大 取り付け 力(n) | 10 | 10 | 10 | 10 |
ギアボックスの 質量(g) | 10 | 13 | 16 | 19 |
動作温度 範囲( ℃ ) | -40〜100 | -40〜100 | -40〜100 | -40〜100 |
ギアステージ | 1ステージ | 2段階 | 3段階 | 4段階 |
削減 比 | 4.2/5 | 17.6/21/25 | 74.1/88.2/105/125 | 311.2/370.4/441/525/625 |
連続出力torq ue(nm) | 0.2 | 0.25 | 0.3 | 0.35 |
瞬間的な許容t orque(nm) | 0.3 | 0.4 | 0.45 | 0.5 |
効率(%) | 91 | 83 | 75 | 69 |
ロードバック ラッシュ(°) | 1.2 | 1.5 | 1.8 | 2 |
長さ(mm) | 14 | 17 | 22 | 26 |
出力シャフト軸 遊び(mm) | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 |
最大軸 荷重(n) | 10 | 10 | 10 | 10 |
最大 放射状 負荷(6mm) (n) | 20 | 20 | 20 | 20 |
最大 取り付け 力(n) | 10 | 10 | 10 | 10 |
ギアボックスの 質量(g) | 10 | 13 | 16 | 19 |
動作温度 範囲( ℃ ) | -40〜100 | -40〜100 | -40〜100 | -40〜100 |
モード |
定格 電圧(V) | データなし データ | データ をロードします | 合計 長さ (mm) | 連続 出力 トルク(nm) | 瞬時 許容 トルク(nm) |
削減 比 | |||
ロードなし 速度(rpm) | ロードなし 現在(ma) | 負荷 速度(rpm) | 負荷 現在(a) | トルク (nm) | ||||||
JCCA1242008H24-4 | 24 | 7262 | 150 | 5476 | 0.6 | 0.008 | 42 | 0.2 | 0.3 | 4.2 |
JCCA1242010H24-5 | 24 | 6100 | 150 | 4600 | 0.6 | 0.010 | 42 | 0.2 | 0.3 | 5 |
JCCA1245031H24-17 | 24 | 1733 | 150 | 1307 | 0.6 | 0.031 | 45 | 0.25 | 0.4 | 17.6 |
JCCA1245037H24-21 | 24 | 1452 | 150 | 1095 | 0.6 | 0.037 | 45 | 0.25 | 0.4 | 21 |
JCCA1245044H24-25 | 24 | 1220 | 150 | 920 | 0.6 | 0.044 | 45 | 0.25 | 0.4 | 25 |
JCCA1250114H24-74 | 24 | 412 | 150 | 310 | 0.6 | 0.114 | 50 | 0.3 | 0.45 | 74.1 |
JCCA1250135H24-88 | 24 | 346 | 150 | 261 | 0.6 | 0.135 | 50 | 0.3 | 0.45 | 88.2 |
JCCA1250161H24-105 | 24 | 290 | 150 | 219 | 0.6 | 0.161 | 50 | 0.3 | 0.45 | 105 |
JCCA1250192H24-125 | 24 | 244 | 150 | 184 | 0.6 | 0.192 | 50 | 0.3 | 0.45 | 125 |
JCCA1254350H24-311 | 24 | 98 | 150 | 74 | 0.5 | 0.35 | 54 | 0.35 | 0.5 | 311.2 |
JCCA1254350H24-370 | 24 | 82 | 150 | 62 | 0.5 | 0.35 | 54 | 0.35 | 0.5 | 370.4 |
JCCA1254350H24-441 | 24 | 69 | 150 | 52 | 0.5 | 0.35 | 54 | 0.35 | 0.5 | 441 |
JCCA1254350H24-525 | 24 | 58 | 150 | 44 | 0.5 | 0.35 | 54 | 0.35 | 0.5 | 525 |
JCCA1254350H24-625 | 24 | 49 | 150 | 37 | 0.5 | 0.35 | 54 | 0.35 | 0.5 | 625 |
注:
1. Coreless Motorモジュールの上記のパラメーターは、JCCM122830500H24モーターに基づいています。他のモーターを使用する場合は、モジュールパラメーターについてはメーカーに相談してください。
2。 'h 'は、ホール効果センサーの包含を示します。
モード |
定格 電圧(V) | データなし データ | データ をロードします | 合計 長さ (mm) | 連続 出力 トルク(nm) | 瞬時 許容 トルク(nm) |
削減 比 | |||
ロードなし 速度(rpm) | ロードなし 現在(ma) | 負荷 速度(rpm) | 負荷 現在(a) | トルク (nm) | ||||||
JCCA1242008H24-4 | 24 | 7262 | 150 | 5476 | 0.6 | 0.008 | 42 | 0.2 | 0.3 | 4.2 |
JCCA1242010H24-5 | 24 | 6100 | 150 | 4600 | 0.6 | 0.010 | 42 | 0.2 | 0.3 | 5 |
JCCA1245031H24-17 | 24 | 1733 | 150 | 1307 | 0.6 | 0.031 | 45 | 0.25 | 0.4 | 17.6 |
JCCA1245037H24-21 | 24 | 1452 | 150 | 1095 | 0.6 | 0.037 | 45 | 0.25 | 0.4 | 21 |
JCCA1245044H24-25 | 24 | 1220 | 150 | 920 | 0.6 | 0.044 | 45 | 0.25 | 0.4 | 25 |
JCCA1250114H24-74 | 24 | 412 | 150 | 310 | 0.6 | 0.114 | 50 | 0.3 | 0.45 | 74.1 |
JCCA1250135H24-88 | 24 | 346 | 150 | 261 | 0.6 | 0.135 | 50 | 0.3 | 0.45 | 88.2 |
JCCA1250161H24-105 | 24 | 290 | 150 | 219 | 0.6 | 0.161 | 50 | 0.3 | 0.45 | 105 |
JCCA1250192H24-125 | 24 | 244 | 150 | 184 | 0.6 | 0.192 | 50 | 0.3 | 0.45 | 125 |
JCCA1254350H24-311 | 24 | 98 | 150 | 74 | 0.5 | 0.35 | 54 | 0.35 | 0.5 | 311.2 |
JCCA1254350H24-370 | 24 | 82 | 150 | 62 | 0.5 | 0.35 | 54 | 0.35 | 0.5 | 370.4 |
JCCA1254350H24-441 | 24 | 69 | 150 | 52 | 0.5 | 0.35 | 54 | 0.35 | 0.5 | 441 |
JCCA1254350H24-525 | 24 | 58 | 150 | 44 | 0.5 | 0.35 | 54 | 0.35 | 0.5 | 525 |
JCCA1254350H24-625 | 24 | 49 | 150 | 37 | 0.5 | 0.35 | 54 | 0.35 | 0.5 | 625 |
注:
1. Coreless Motorモジュールの上記のパラメーターは、JCCM122830500H24モーターに基づいています。他のモーターを使用する場合は、モジュールパラメーターについてはメーカーに相談してください。
2。 'h 'は、ホール効果センサーの包含を示します。
