産業用リニア アクチュエータは 、現代オートメーションの縁の下の力持ちであり、回転運動を正確な直線運動に変換して、無数の産業プロセスに動力を供給します。軽量用途向けに設計された民生用アクチュエータとは異なり、産業用リニア アクチュエータは、過酷な環境に耐え、高い負荷容量を実現し、数百万サイクルにわたって確実に動作するように設計されています。この包括的なガイドでは、基本的な定義や動作原理から実際の用途、特定のニーズに適した製品を選択する方法まで、産業用リニア アクチュエータについて知っておくべきすべてのことを説明します。
産業用リニアアクチュエーターとは何ですか?
産業用リニア アクチュエータは、電気モーター、油圧ポンプ、または空気圧コンプレッサーからの回転運動を直線運動に変換する機械装置です。この動作は、非常に高い精度で荷物を押したり、引いたり、持ち上げたり、下げたり、位置決めしたりするために使用されます。産業用リニア アクチュエータと民生用リニア アクチュエータの主な違いは、その構造と性能仕様にあります。産業用モデルは、堅牢な素材、強化されたコンポーネント、高度なシーリング システムを備えており、極端な温度、粉塵や湿気の多い条件、高振動環境でも動作することができます。また、消費者向けの製品と比較して、大幅に高い負荷容量、長い耐用年数、より正確な制御を提供します。
Idustrial リニア アクチュエーターはどのように動作しますか?
産業用リニアアクチュエータの動作原理は、その動力源によって異なります。電動リニア アクチュエータは、モータを使用して親ネジまたはボールネジを駆動し、モータの回転運動をアクチュエータ ロッドの直線運動に変換します。油圧リニア アクチュエータは、加圧流体を利用してシリンダ内のピストンを動かし、非常に高い出力力を提供します。空気圧リニア アクチュエータは油圧リニア アクチュエータと同様に動作しますが、流体の代わりに圧縮空気を使用するため、サイクル タイムが短縮され、よりクリーンな動作が実現します。
これら 3 つのタイプの中で、電気産業用リニア アクチュエータは、その優れた精度、エネルギー効率、最新の制御システムとの統合の容易さにより、近年最も人気のある選択肢となっています。複雑な動作シーケンスを実行し、位置と速度に関するリアルタイムのフィードバックを提供するようにプログラムすることができ、油圧および空気圧システムと比較して最小限のメンテナンスしか必要としません。
産業用リニアアクチュエータの主な種類
電動産業用リニアアクチュエータ
電気産業用リニア アクチュエータは、現在最も多用途で広く使用されているタイプです。 DC 電動アクチュエータ、AC 電動アクチュエータ、サーボ電動シリンダなど、さまざまな構成でご利用いただけます。 DC 電動アクチュエータは低出力から中出力を必要とするアプリケーションで一般的に使用されますが、AC 電動アクチュエータは高出力の連続動作に適しています。サーボ電動シリンダーは最高レベルの精度と動的性能を提供し、ロボット工学や高度な自動化システムに最適です。
油圧線形アクチュエーター
油圧リニア アクチュエータは、その卓越した出力力で知られており、建設機械、鉱山機械、大型産業用プレスなどの過酷な用途に最適です。最大数百トンの力を発生させることができますが、複雑な油圧システムと、流体の漏れを防ぐための定期的なメンテナンスが必要です。
空気圧線形アクチュエーター
空気圧リニア アクチュエータは高速、クリーン、そしてコスト効率に優れているため、高いサイクル レートと適度な出力を必要とする用途に適しています。これらは、包装機械、組立ライン、マテリアルハンドリングシステムで一般的に使用されています。ただし、電動アクチュエータよりも精度が低く、動作中に騒音が発生する可能性があります。
産業用リニアアクチュエータの主な利点
産業用リニア アクチュエータには多くの利点があり、現代の産業オートメーションにおいて不可欠なコンポーネントとなっています。最も重要な利点の 1 つは、精度が高いことです。これにより、1 ミリメートルの何分の 1 以内で負荷を正確に位置決めできます。この精度は、半導体製造、医療機器、自動車の組み立てなどのアプリケーションでは非常に重要であり、わずかな誤差でも重大な結果を招く可能性があります。
もう 1 つの重要な利点は、その信頼性と耐久性です。産業用リニア アクチュエータは耐久性を考慮して設計されており、多くのモデルでは 1,000 万サイクルを超える耐用年数を実現しています。これらは、極端な温度、塵、湿気、振動などの過酷な動作条件に耐えるように設計されており、最も要求の厳しい環境でも中断のない動作を保証します。
産業用リニア アクチュエータも、特に電動モデルでは優れたエネルギー効率を実現します。アイドル状態でもエネルギーを消費する油圧システムとは異なり、電動アクチュエーターは動作中にのみ電力を使用するため、長期にわたって大幅なエネルギー節約が可能になります。また、複雑な配管や流体処理システムが必要ないため、設置とメンテナンスも簡単です。
産業用リニアアクチュエータの応用例
産業用リニア アクチュエータは、幅広い業界や用途で使用されています。自動車製造業界では、溶接ロボットの位置決め、ドア組立ライン、エンジン部品の取り付け、塗装工場の自動化に使用されます。一貫した品質と高い生産率を確保するために必要な精度と信頼性を提供します。
食品および飲料業界では、リニア アクチュエータは充填装置、シール機、包装ライン、コンベヤ システムで使用されています。厳格な衛生基準を満たすように設計されており、ステンレス鋼構造と IP65 以上の保護等級により、洗浄と消毒が簡単に行えます。
医療業界は、手術台の調整、患者昇降システム、リハビリテーション機器、診断機など、さまざまな用途にリニア アクチュエータを利用しています。スムーズで静かな操作と正確な制御を提供し、患者の快適さと安全性を確保します。
再生可能エネルギー分野では、エネルギー効率を最大化するためにソーラーパネルの角度を調整するために、リニアアクチュエーターが太陽光追跡システムに使用されています。また、風力タービンでブレードのピッチを制御したり、エネルギー貯蔵システムで換気および安全システムを操作したりするためにも使用されます。
その他の一般的な用途には、農業機械、物流と倉庫、航空宇宙と防衛、産業用ロボットなどがあります。自動化が進むにつれて、高性能産業用リニアアクチュエータの需要は今後数年間で大幅に増加すると予想されます。
適切な産業用リニア アクチュエータを選択するには?
用途に適した産業用リニア アクチュエータを選択するには、いくつかの重要な要素を慎重に検討する必要があります。最初の最も重要な要素は負荷容量で、これはアクチュエータが発揮できる最大の力を指します。安全で信頼性の高い動作を確保するには、予想される最大負荷より少なくとも 20% 高い負荷容量を持つアクチュエータを選択する必要があります。
次に考慮すべき要素は、アクチュエータ ロッドが伸縮できる距離であるストローク長です。アプリケーションに必要な移動距離を測定し、この距離と一致するかわずかに超えるストローク長を持つアクチュエータを選択する必要があります。
速度も重要な考慮事項です。リニア アクチュエータの速度は通常、ミリメートル/秒 (mm/s) で測定され、負荷と電源によって異なります。アプリケーションのサイクルタイム要件を満たす速度のアクチュエータを選択する必要があります。
保護等級または IP 等級は、塵や湿気に対するアクチュエータの耐性を示します。屋外での使用や湿気の多い産業環境などの過酷な環境でのアプリケーションの場合は、IP65 以上の保護等級を持つアクチュエータを選択する必要があります。
考慮すべきその他の要素には、制御タイプ、取り付けオプション、環境温度範囲、耐用年数などがあります。高品質の製品と信頼できる技術サポートを提供する評判の良いメーカーを選択することも重要です。
JIECANG 製品の推奨事項
JIECANG は、リニア ドライブ技術の世界的リーダーであり、現代産業の多様なニーズを満たすよう設計された包括的な高性能産業用リニア アクチュエータを提供しています。 JIECANG は 20 年以上の経験と革新への取り組みにより、信頼性が高く、耐久性があり、コスト効率の高いリニア ドライブ ソリューションを製造することで評判を築いてきました。

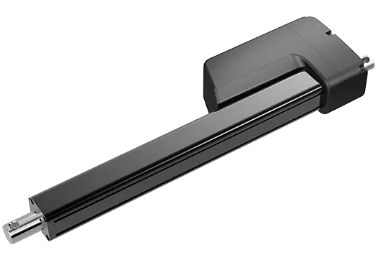

JC35FA2スマート産業用リニア アクチュエータは 、 高性能とインテリジェントな制御機能を組み合わせた高度なソリューションです。油圧システムを簡単に交換できるモジュール設計が特徴で、精度、エネルギー効率、信頼性が向上します。 JC35FA2 には、位置、速度、負荷のリアルタイム監視を可能にする内蔵センサーと制御電子機器が装備されています。 PLC システムやその他の産業用制御ネットワークと統合して、複雑な自動化アプリケーションをサポートできます。
JIECANG は、ロボット工学および高ダイナミック アプリケーション向けに、高性能リニア アクチュエータの JCLA シリーズを提供しています。ます たとえば、JCLA-75-300 モデルは、最大ピーク推力 8000N、最大速度 300mm/s を実現でき、産業用ロボット、協働ロボット、無人搬送車などでの使用に適してい軽量アルミニウム合金構造、高精度ボールねじドライブ、一体型モーターとコントローラーを備え、コンパクトに設置できます。 。
結論
産業用リニア アクチュエータは、現代の産業オートメーションに不可欠なコンポーネントであり、幅広い用途に動力を供給するために必要な正確で信頼性の高い直線運動を提供します。自動車製造、食品および飲料、医療機器、再生可能エネルギーのいずれの分野で働いている場合でも、プロジェクトの成功には適切な産業用リニア アクチュエータを選択することが重要です。
JIECANG は、現代産業の多様なニーズを満たすように設計された、包括的な高性能産業用リニア アクチュエータを提供しています。 JIECANG は、何トンもの重量を持ち上げることができる頑丈なモデルから、高度な制御機能を備えたスマート アクチュエータまで、あらゆる用途に対応するソリューションを備えています。同社の製品は、最も要求の厳しい環境でも堅牢な構造、高い保護定格、信頼性の高いパフォーマンスを備え、長持ちするように作られています。
信頼できる産業用リニアアクチュエータのサプライヤーをお探しなら、JIECANG が最適な選択肢です。高品質の製品、競争力のある価格、優れた技術サポートを提供し、お客様の特定のニーズに最適なソリューションを見つけるお手伝いをします。今すぐ JIECANG の産業用リニア アクチュエータ製品の全製品をご覧いただくか、次のプロジェクトに着手するためにカスタム見積もりをリクエストしてください。
FAQ
1.産業用リニアアクチュエータと民生用リニアアクチュエータの違いは何ですか?
産業用リニア アクチュエータは、過酷な動作条件、高負荷、より長い耐用年数に耐えられるよう、より堅牢な材料とコンポーネントで構築されています。また、家具や家電製品などの軽量用途向けに設計された民生用アクチュエータと比較して、より高精度で高度な制御機能も提供します。
2.リニアアクチュエータに必要な負荷容量はどのように決定すればよいですか?
必要な負荷容量を決定するには、アプリケーションでアクチュエータが発揮する必要がある最大の力を計算する必要があります。これには、負荷の重量、摩擦力、動作中に発生する可能性のある動的力が含まれます。安全マージンを確保するために、計算された最大負荷より少なくとも 20% 高い負荷容量を持つアクチュエータを選択することをお勧めします。
3.産業用リニアアクチュエータの標準的な耐用年数はどれくらいですか?
産業用リニア アクチュエータの耐用年数は、負荷、速度、デューティ サイクル、動作環境などのいくつかの要因によって決まります。通常の動作条件下では、ほとんどの高品質産業用リニア アクチュエータは 1,000 万サイクル以上の耐久性があります。注油や点検などの定期的なメンテナンスは、アクチュエータの寿命を延ばすのに役立ちます。
4.リニアアクチュエータのIP定格とは何を意味しますか?
IP 定格または侵入保護定格は、塵や湿気に対するアクチュエータの耐性を示します。最初の桁は固体に対する保護レベルを表し、2 番目の桁は液体に対する保護レベルを表します。たとえば、IP65 定格は、アクチュエータが完全に防塵であり、あらゆる方向からの低圧水流から保護されていることを意味します。
5.産業用リニアアクチュエーターはカスタマイズできますか?
はい、JIECANG を含むほとんどのメーカーは、特定のアプリケーション要件を満たすカスタム産業用リニア アクチュエータを提供しています。カスタマイズ オプションには、さまざまなストローク長、負荷容量、速度、保護定格、取り付けオプション、制御インターフェイスが含まれます。 JIECANG は、独自のアプリケーション向けにカスタマイズされたリニア ドライブ ソリューションを開発するためのカスタム エンジニアリング サービスも提供しています。
6.リードスクリューとボールネジリニアアクチュエータの違いは何ですか?
送りねじアクチュエータは、ねじ付きロッドとナットを使用して回転運動を直線運動に変換します。シンプルでコスト効率が高く、高い保持トルクを提供しますが、ボールねじアクチュエータと比較すると効率が低く、耐用年数が短くなります。ボールねじアクチュエータは、ねじとナットの間に循環ボールベアリングを使用するため、効率が向上し、摩擦が低減され、耐用年数が長くなります。送りねじアクチュエータよりも高価ですが、高精度および高サイクルのアプリケーションに対して優れたパフォーマンスを提供します。
7.産業用リニアアクチュエータはどのように設置すればよいですか?
産業用リニアアクチュエータの取り付けプロセスは、モデルと用途によって異なります。ほとんどのアクチュエータには、ボルトまたはネジを使用して簡単に設置できる取り付けブラケットが付属しています。アクチュエータが適切に位置合わせされていることを確認し、アクチュエータを損傷する可能性がある側面荷重を防ぐために軸方向に荷重がかかるようにすることが重要です。配線と電気接続については、製造元の指示にも従う必要があります。
8.産業用リニアアクチュエータにはどのようなメンテナンスが必要ですか?
産業用電気リニア アクチュエータは、油圧および空気圧システムと比較して最小限のメンテナンスで済みます。定期的なメンテナンス作業には、アクチュエータに磨耗や損傷の兆候がないか検査し、アクチュエータのロッドとシールを清掃し、メーカーの推奨に従ってネジ機構に潤滑することが含まれます。電気接続と制御システムを定期的にチェックして、適切に動作していることを確認することも重要です。
9.産業用リニアアクチュエータの一般的なリードタイムはどれくらいですか?
産業用リニア アクチュエータのリードタイムは、モデル、数量、必要なカスタマイズによって異なります。標準の既製モデルは通常、即時または数日以内に納品可能です。カスタム アクチュエータのリードタイムは、カスタマイズの複雑さに応じて通常 2 ～ 6 週間と長くなる場合があります。
10.JIECANG は産業用リニア アクチュエータに対する技術サポートを提供していますか?
はい、JIECANG は産業用リニア アクチュエーターを含むすべての製品に対して包括的な技術サポートを提供しています。経験豊富なエンジニアのチームが、製品の選択、アプリケーション エンジニアリング、設置、トラブルシューティングを支援します。また、顧客がリニア ドライブ システムを最大限に活用できるよう、トレーニング プログラムや技術文書も提供しています。
