リニアアクチュエータはどのようにしてソーラーパネルが太陽を追跡し、効率を向上させるのに役立つのでしょうか？

急速に成長する再生可能エネルギー産業において、太陽光追跡システムは太陽光発電パネルの出力を最大化する上で重要な役割を果たしています。これらのシステムの背後にある重要なコンポーネントの 1 つはリニア アクチュエータです。これは、ソーラー パネルが 1 日を通して太陽の動きに追従するのに役立つ、コンパクトで信頼性が高く、効率的な動作デバイスです。

この記事では、広範なテストを経て、リニア アクチュエータがどのように太陽追尾システムの性能と効率を向上させるのか、リニア アクチュエータが他のモーション テクノロジーよりも好まれる理由、および太陽光発電アプリケーションに適切なアクチュエータを選択する方法について考察します。

線形アクチュエータとは何ですか？

リニア アクチュエータは、モーターの回転運動を直線運動に変換する電気機械デバイスです。通常、モーター、ギアまたはネジ機構、プッシュロッドで構成され、さまざまな負荷条件下でのスムーズで制御可能な伸縮を可能にします。太陽光追跡アプリケーションでは、リニアアクチュエータが伸縮可能なプッシュロッドを介してソーラーパネルを動かし、太陽の位置に応じて PV モジュール全体の傾きや回転を自動的に調整し、太陽光を最大限に取り込み、発電効率を向上させます。

これらのアクチュエーターは、低消費電力の DC モーターで駆動でき、多くの場合、同じ太陽光発電システムから直接電力を供給されます。一部のスマート システムでは、Arduino または他のマイクロコントローラーがセンサーと連携して自動制御を実現し、一日のさまざまな時間帯の太陽の角度に応じてリニア アクチュエーターを正確に動かすことができます。

さらに、最新のリニア アクチュエータはコンパクトで耐候性があり、屋外での使用に適しています。風荷重、雨、紫外線に耐えることができ、静かに動作し、メンテナンスの必要性が低くなります。このため、リニア アクチュエータは、住宅用、商業用、および大規模太陽光発電所の単軸または二軸太陽光追尾システムにおいて不可欠なコア コンポーネントとなっています。

太陽追尾システムにおけるリニアアクチュエータの役割

1. 正確な太陽追跡

ソーラーパネルは、太陽光が垂直に当たると最大の効率を発揮します。ただし、太陽の角度は 1 日を通して変化し、朝と夕方の入射角によって PV モジュールの出力が低下します。

リニアアクチュエータを使用することで、ソーラーパネルの傾きと向きを動的に調整し、1 日を通して正確な太陽追跡を実現できます。この自動調整により、電力損失が削減されるだけでなく、全体的なエネルギー出力が大幅に増加します。

高精度リニアアクチュエータを使用することで、PV モジュールは継続的に角度を微調整することができ、太陽光がパネル表面にほぼ垂直に当たるようにします。実験データによると、ソーラー リニア アクチュエータを使用したシステムは、固定角度設置と比較してエネルギー出力を 15% ～ 40% 増加させることができます。これにより、ソーラーパネルの効率が向上するだけでなく、冗長パネルを最小限に抑えてシステムコストも削減されます。

2. 単軸および二軸トラッキング

太陽追尾システムには主に 2 つのタイプがあり、どちらもリニア アクチュエータに大きく依存しています。

ａ．単軸トラッカー: このシステムにより、ソーラー パネルが 1 日を通して東から西に移動できます。通常、PV モジュールの各列は 1 つのリニア アクチュエータによって制御され、同期した傾斜調整が実現されます。単軸トラッカーはシンプルでコスト効率が高く、住宅用または小規模な商業用途に最適です。

b.二軸トラッカー：垂直方向と水平方向の両方を同期して調整することにより、ソーラーパネルは毎日および季節的な太陽の動きを正確に追跡できます。 2 軸システムでは、PV モジュール表面が常に最適な入射角を維持できるように、2 つ以上の同期リニア アクチュエータが必要です。

単軸であろうと二軸であろうと、リニアアクチュエーターは、さまざまな照明条件下でもソーラーシステムが効率的に動作することを保証します。 Arduino またはその他のマイクロコントローラーによって制御されるこれらのアクチュエーターは、自動化されたインテリジェントな操作を可能にし、同時に低電力で保守が容易です。

3. スムーズで確実なモーションコントロール

油圧または空圧システムと比較して、電動リニア アクチュエータにはモーション制御において明確な利点があります。

ａ．スムーズで正確な動き：プッシュロッドはマイクロメートルレベルの精度で動くことができ、ソーラーパネルが振動や慣性による損失なくスムーズに角度を調整できるようにします。

b.低いメンテナンスコスト: 作動油や圧縮空気システムが不要なため、メンテナンスの複雑さと長期的な出費が軽減されます。

c.低消費電力: DC 駆動アクチュエータは最小限のエネルギー消費で、ソーラー パネルから直接電力を供給できます。

d.液体漏れのリスクなし: 特に遠隔地にある太陽光発電所やオフグリッドシステムなど、屋外での長期運用に適しています。

さらに、最新のリニア アクチュエータはコンパクトで耐候性があり、通常は IP65/IP67 と評価されており、ほこり、雨、紫外線への耐性を備えています。この信頼性により、このアクチュエータは住宅用、商業用、および大規模な太陽光追尾システムに不可欠となっています。高性能リニア アクチュエータを使用することで、システム設計者は安定した PV モジュールの動作を確保し、機器の寿命を延ばし、太陽光発電プロジェクトの ROI を向上させ、低コストで高効率の発電を実現できます。

太陽系におけるリニアアクチュエータの利点

最新のソーラーアプリケーションでは、リニアアクチュエータがコアモーションコンポーネントとして機能し、ソーラーパネルに正確な位置決めと効率的な発電を提供します。単軸または二軸のいずれの太陽追尾システムでも、PV モジュールの角度を安定させ、自動調整を終日可能にします。この信頼性の高い直線運動技術は、リアルタイムの発電効率を高めるだけでなく、長期的な信頼性と持続可能性も強化します。以下では、高精度、エネルギー効率、耐候性、低メンテナンス、拡張性の 5 つの側面におけるリニア アクチュエータの利点を詳しく説明します。

1. 高精度

リニア アクチュエータは、ソーラー パネルのマイクロメートル レベルの位置決めを実現できます。単軸または二軸の太陽光追跡システムでは、これにより PV モジュールが一日中太陽に面することが保証されます。高精度制御により発電効率が大幅に向上し、誤った入射角によるエネルギー損失が低減され、PV 全体の性能が最適化されます。

2。エネルギー効率

最新のリニア アクチュエータは通常、追加のエネルギー入力なしでソーラー パネルから直接電力供給される低電力 DC モータによって駆動されます。低電力設計によりエネルギーを節約し、長期にわたる安定した動作を保証します。スマート制御システムと組み合わせると、リニアアクチュエーターは調整コマンドに効率的に応答し、一日中自動太陽追跡が可能になり、全体的なエネルギー利用を最大化します。

3.耐候性

リニア アクチュエータは IP65/IP67 保護機能を備えており、雨、塵、紫外線への耐性を備え、屋外での安定したスムーズな動作を保証します。この耐久性により、住宅、商業、または大規模な太陽光発電所に適しています。過酷な条件下であっても、リニアアクチュエータは確実に動作し、長期的なシステムの安全性を保証します。

4. 低いメンテナンスコスト

リニア アクチュエータは作動油や圧縮空気を必要としないため、メンテナンスが軽減され、使用が簡素化されます。遠隔地またはオフグリッドの太陽光発電システムであっても、ソーラーリニアアクチュエーターはメンテナンスが容易で、人件費と運用コストが削減されます。シンプルな設計により故障率が低減され、信頼性と寿命が向上します。

5. スケーラビリティ

リニア アクチュエータは、小規模な住宅の屋上や大規模な太陽光発電施設に適用できます。複数のアクチュエータを組み合わせて、柔軟な拡張と自動管理が可能です。この拡張性により、終日稼働中に PV モジュール全体で高い効率を維持しながら、システムのカスタマイズとアップグレードが可能になります。

リニアアクチュエータはどのようにして全体の効率を向上させるのでしょうか?

リニアアクチュエーターは太陽光とソーラーパネル表面の間の最適な角度を維持し、不適切な入射角によるエネルギー損失を最小限に抑えます。高効率の太陽光追跡システムでは、各アクチュエータが正確に校正され、センサーやコントローラーと連携して 1 日を通して PV の位置を自動的に調整し、最適な太陽光露出を確保します。

高性能リニアアクチュエータで駆動されるシステムは、全体のエネルギー出力を年間最大 40% 向上させると同時に、同じ出力に必要なソーラー パネルの数を減らし、システムの初期コストを削減します。高効率の運用と低メンテナンスにより、ROI が大幅に向上します。

最新のリニア アクチュエータとスマート制御システムを組み合わせることで、自動化された時間調整とリモート監視が可能になり、システムの効率、信頼性、長期的な持続可能性がさらに向上します。適切なレイアウトと制御を備えたリニア アクチュエーターは、現代の太陽光発電用途に不可欠なコンポーネントです。

太陽光発電用途に適したリニア アクチュエータを選択するにはどうすればよいですか?

太陽追尾システムを設計および導入する際には、適切なリニア アクチュエータを選択することが重要です。適切なアクチュエータにより、長期にわたる安定した動作と効率的な発電を維持しながら、さまざまな光条件下でもソーラーパネルが正確に調整されます。主な要素には次のようなものがあります。

1.耐荷重

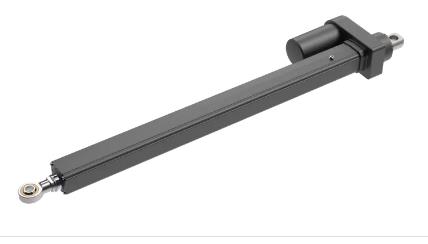

リニア アクチュエータの耐荷重によって、どれだけのソーラー パネルの重量と風荷重をサポートできるかが決まります。大規模な太陽光発電プロジェクトでは、ソーラー パネルの各列の耐荷重が 500 ～ 1000 kg で、風速 30 ～ 40 m/s に耐えることがあります。実際の要件より 20 ～ 30% 高い負荷容量を持つアクチュエータを選択することで、長期安定動作が保証され、寿命が長くなります。たとえば、 JIECANG JC35SA5 リニア アクチュエータは、高い負荷容量を備えた産業および屋外環境向けに設計されています。最大 65,000 N の静荷重能力を備えており、過酷な用途に適しています。

2.ストローク長さ

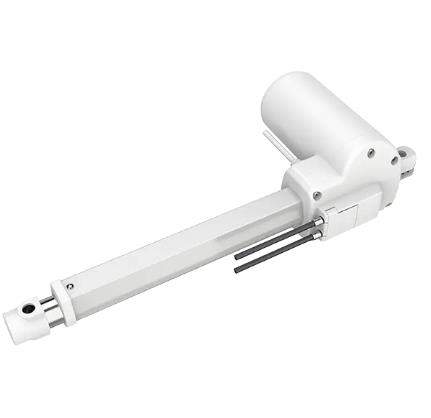

ストローク長はアクチュエータの可動範囲を決定し、ソーラーパネルの傾き調整に影響します。通常、単軸または二軸トラッカーが一日を通して季節を問わず最適な入射角に調整でき、太陽光の捕捉と発電を最大化できるように、ストローク長は 300 ～ 600 mm にすることをお勧めします。ストロークが不十分であると、トラッキング角度が制限され、システム全体のパフォーマンスが低下する可能性があります。たとえば、JIECANG JC35L35 リニア アクチュエータは、産業オートメーションおよび高負荷アプリケーション向けに設計されており、ストローク長は 50 ～ 250 mm、4 mm ごとに調整可能で、さまざまなアプリケーション ニーズに対応します。

3.スピード

太陽追跡システムはそれほど高速性を必要としませんが、安定性と精度が重要です。推奨されるアクチュエータ速度 5 ～ 15 mm/s により、ソーラー パネルのスムーズな調整が保証され、サポートや構造物への過度のストレスが回避されます。正確な速度制御により、アクチュエーターは毎日何百もの微調整を行うことができ、最適な太陽光の取り込みが保証されます。

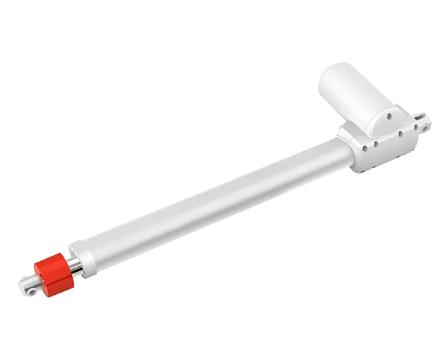

たとえば、 JC35L28 リニア アクチュエータの最大速度は 4 ～ 10 mm/s で、迅速な応答が必要なアプリケーションに優れたパフォーマンスを発揮します。

4.保護レベル

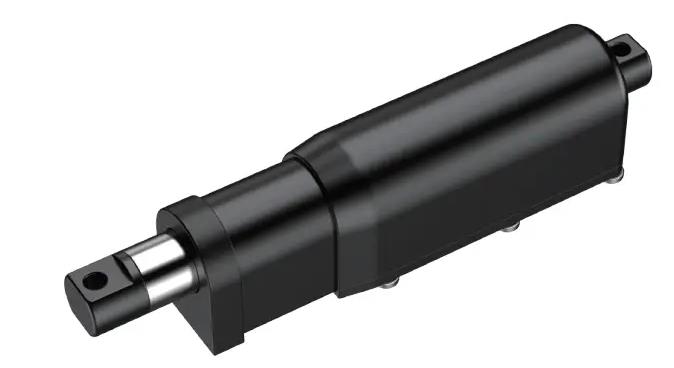

ソーラー システムは通常、屋外に設置されるため、リニア アクチュエータには適切な保護が必要です。防塵、雨、紫外線に対する耐性については、少なくとも IP65 が推奨されます。厳しい天候にさらされる大規模アレイの場合は、IP66 または IP67 がより適しています。高度な保護により、さまざまな気候下でも信頼性の高い動作が保証され、メンテナンスが軽減され、機器の寿命が延長されます。たとえば、 JC35FA20A は屋外および産業オートメーション向けに設計されており、優れた保護を提供します。 IP66等級により粉塵の侵入を防ぎ、強い水流にも耐えられるため、長期安定した動作が保証されます。

5.動作電圧

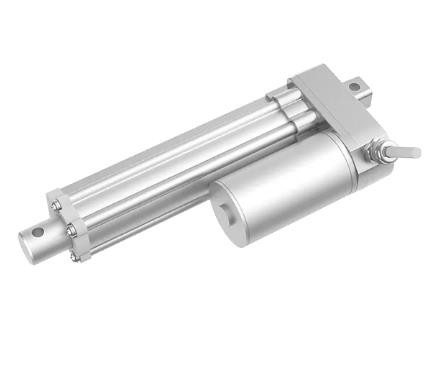

電圧の互換性も重要な要素です。 12VDC または 24VDC が最も一般的な規格であり、ほとんどのソーラー パネルと互換性があります。電圧を一致させることで、アクチュエータにソーラー パネルから直接電力を供給できるため、余分なエネルギー消費が削減され、低電力動作が保証され、長期的に安定した性能が維持されます。たとえば、 JC35W8 リニア アクチュエータは 12VDC で動作するため、追加の電力変換を行わずにほとんどのソーラー パネルと互換性があります。

システム設計者は、負荷容量、ストローク長、速度、保護レベル、動作電圧を慎重に考慮することで、住宅用、商業用、または大規模な太陽光発電プロジェクトに最適なリニア アクチュエータを選択できます。適切に選択することで、太陽追尾システムが効率的、確実かつ持続的に動作し、発電量が向上すると同時にメンテナンスコストが大幅に削減され、長期的な安定した動作が保証されます。

JIECANG 太陽光発電専用リニア アクチュエーター

リニアモーション技術の世界的リーダーとして、 JIECANG は 太陽光追跡システムや屋外オートメーションで広く使用されている高性能、耐久性、信頼性の高いリニア アクチュエータを提供しています。 の 2 つの優れたモデルは、 JC35SA15 と JC35SA16 高い耐荷重、正確な動作制御、優れた保護を兼ね備えており、住宅から大規模な商業用太陽光発電所に適しています。

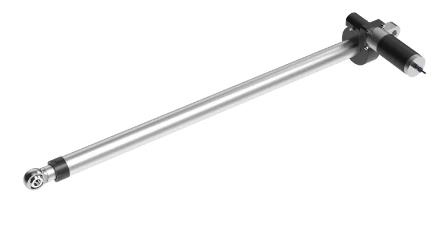

JIECANG JC35SA15 リニアアクチュエーター

JC35SA15 は、ソーラー トラッカーおよび屋外オートメーション アプリケーション向けに設計されており、最大 30 kN の動的荷重と 40 kN のフルストローク静荷重を提供し、風や重荷重の下で大型のソーラー パネル アレイをサポートします。単軸または二軸トラッキングのストローク範囲は 700 ～ 1130 mm です。リミットスイッチと 0.5 mm/s の速度が装備されており、スムーズで正確な調整が保証され、あらゆる規模の太陽追尾システムに適しています。

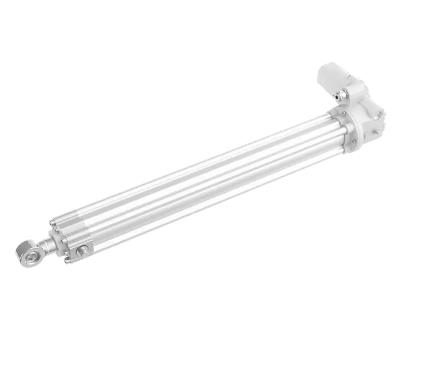

JIECANG JC35SA16 リニアアクチュエーター

JC35SA16 は、ソーラー トラッカーおよび屋外オートメーション用の高性能リニア アクチュエーターです。最大動的荷重は 14.7 kN、ストローク 123 ～ 456 mm、速度 0.5 mm/s、屋外での信頼性を備えた IP66 定格です。固定設置と調整可能な設置の両方をサポートし、PV モジュールが最適な角度で太陽に面するようにし、効率と ROI を向上させます。

結論

リニア アクチュエータは最新の太陽光追跡システムの中核コンポーネントであり、太陽光パネルの動的な調整を可能にして太陽光の捕捉と PV 効率を最大化します。高品質の JIECANG JC35SA15 および JC35SA16 を使用することで、一日を通して最適な傾斜角度を確保し、エネルギー損失を低減し、スムーズで正確なモーション制御を可能にします。

これらのアクチュエータは、高い負荷容量、耐候性、低メンテナンス、長寿命を実現し、運用コストを削減し、ROI を向上させます。太陽光追跡プロジェクトを計画またはアップグレードする設計者にとって、 JIECANG リニア アクチュエータを選択すると 、精度、信頼性、持続可能性が保証され、さまざまな環境条件下で太陽光発電システムがよりスマートで効率的、安定したものになります。

ソーラーリニアアクチュエータのよくある質問

1. ソーラーリニアアクチュエーターに電力を供給するにはどうすればよいですか?

ソーラーシステムと互換性のある DC 電源 (12VDC または 24VDC など) を使用してください。ソーラーパネルの出力に直接接続します。 Arduino 制御の場合は、電流保護を含めます。リニア アクチュエータは消費電力が低く、太陽光発電から直接電力を供給できます。屋外での信頼性を高めるには、IP65+ 定格のアクチュエータを選択してください。

2. リニアアクチュエータが動作しなくなった場合はどうすればよいですか?

電源（DC12V/DC24V）、配線、ソーラーパネル、制御システムを確認してください。 Arduino が制御している場合は、プログラム ロジックを確認します。機械的な詰まりやプッシュロッドの過度の抵抗が発生する可能性があります。手動で調整するか、メーカーのリセット手順に従ってください。アクチュエーターを清潔に保ち、必要に応じて軽く潤滑してください。

3. リニアアクチュエータが動かない場合に考えられる原因

過負荷、風荷重、重量、制御信号の遅延または中断、塵、湿気、寒さ、紫外線などの環境要因、機械的摩耗/潤滑の問題。設計および設置時にこれらに対処することで、安定した動作とシステムの信頼性と効率が確保されます。
