リニアアクチュエータを理解する: 動作原理から選択まで

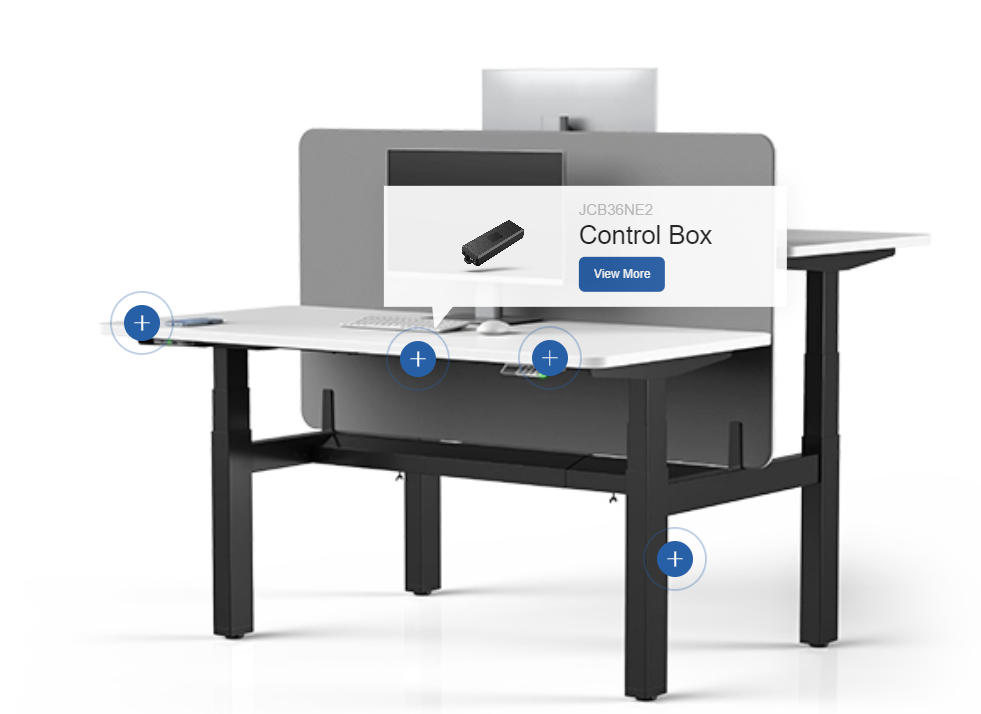

毎朝上げるオフィスのスタンディングデスク、車の自動リフトゲート、医療用 CT スキャナーのスムーズな動きはすべて、同じ重要なコンポーネントであるリニア アクチュエーターに依存しています。名前は高度に専門的に聞こえるかもしれませんが、アイデアはシンプルです。リニア アクチュエータは、物体を直線で押したり引いたりするという 1 つの仕事を非常にうまく実行します。この焦点を絞った機能により、現代のオートメーションにおける最も重要な構成要素の 1 つとなっています。

この記事では、リニア アクチュエータとは何か、その仕組み、利用可能な主なタイプ、特定のプロジェクトに適切なリニア アクチュエータ システムを選択する方法について詳しく説明します。

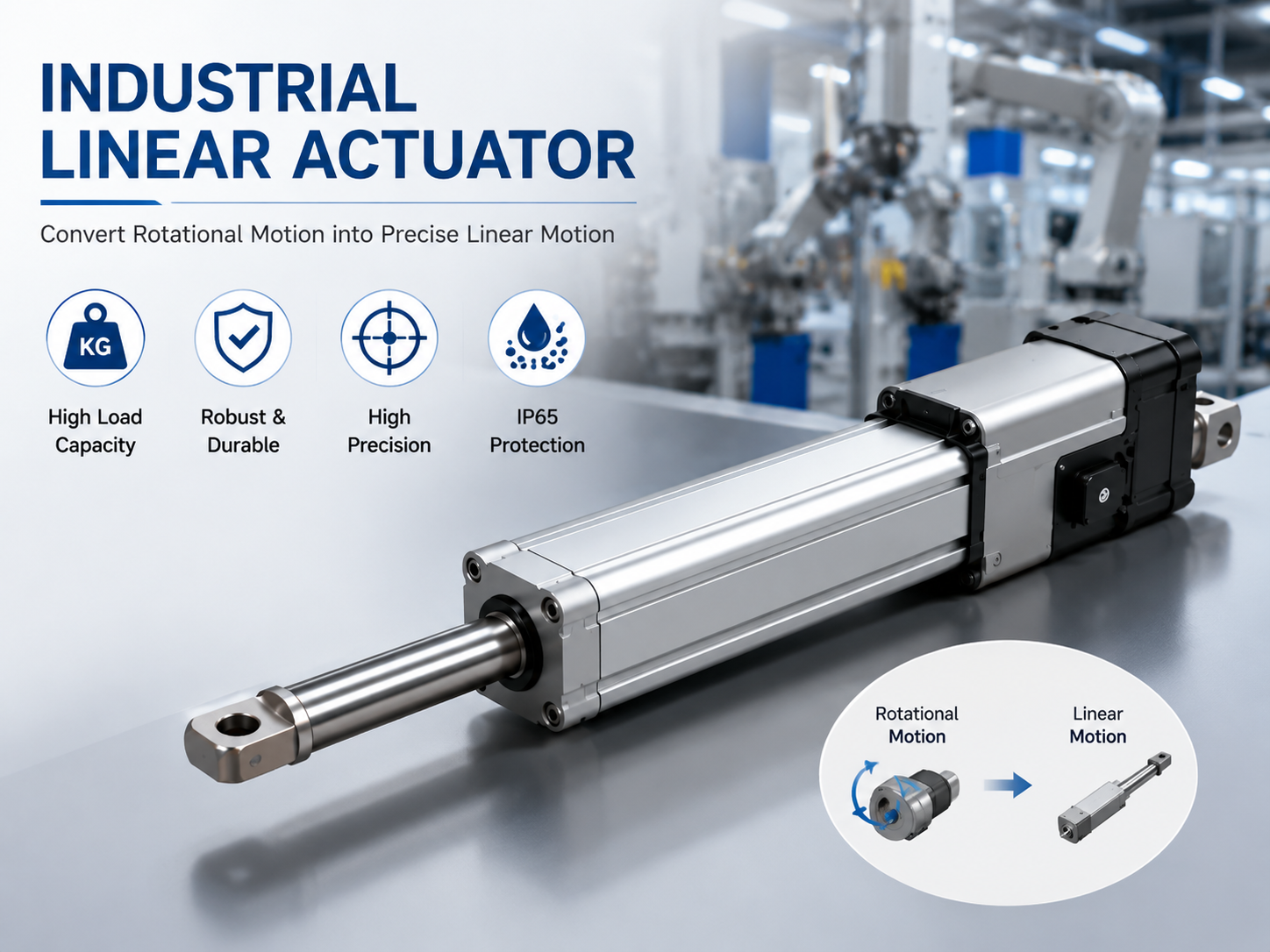

リニアアクチュエーターとは何ですか?

リニア アクチュエータは、エネルギーを直線運動に変換する機械デバイスです。回転運動を出力するモーターとは異なり、リニアアクチュエーターは押したり引いたりする動きを直接伝えます。モーターが円を描く車輪のようなものだとすると、リニアアクチュエーターは前後に動くピストンに似ています。

この直線運動により、リニア アクチュエータは持ち上げ、押し付け、クランプ、傾斜、位置決めなどの作業に最適になります。

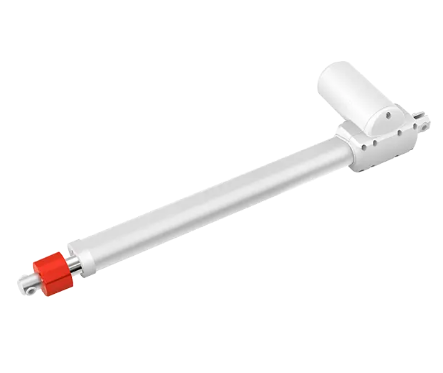

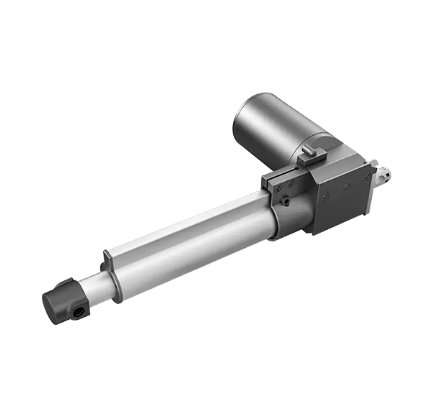

典型的な電動リニア アクチュエータ システムには、通常、モーター、リード スクリューやベルトなどの伝達機構、ガイド構造、および制御またはフィードバック ユニットが含まれます。モーターに電源を投入すると回転力が発生します。その力は、ギアボックスまたはカップリングを介してネジに伝達され、ネジが回転してシャフトに沿ってナットを動かします。接続された出力ロッドは、この動きを外部負荷に伝達します。

このプロセスは、「ナット」が小さな締結部品の代わりに耐荷重ロッドに取り付けられる点を除けば、手でネジを回すのとよく似ています。正確なストローク制御を実現するために、多くのアクチュエータにはリミット スイッチ、位置センサー、またはエンコーダ フィードバックも組み込まれており、モーションが停止すべき位置で正確に停止することを確認します。

線形アクチュエータはどのように機能しますか？

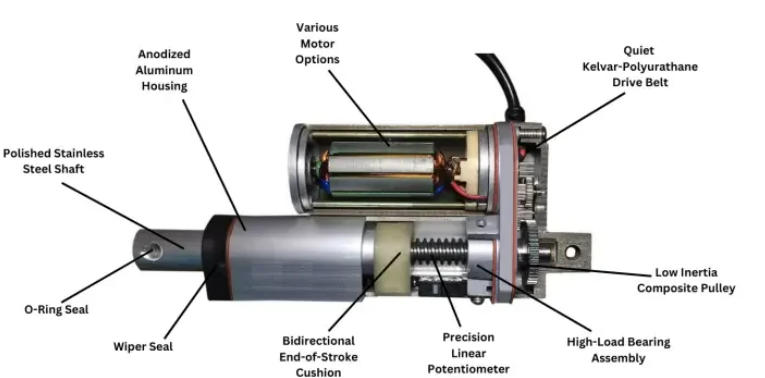

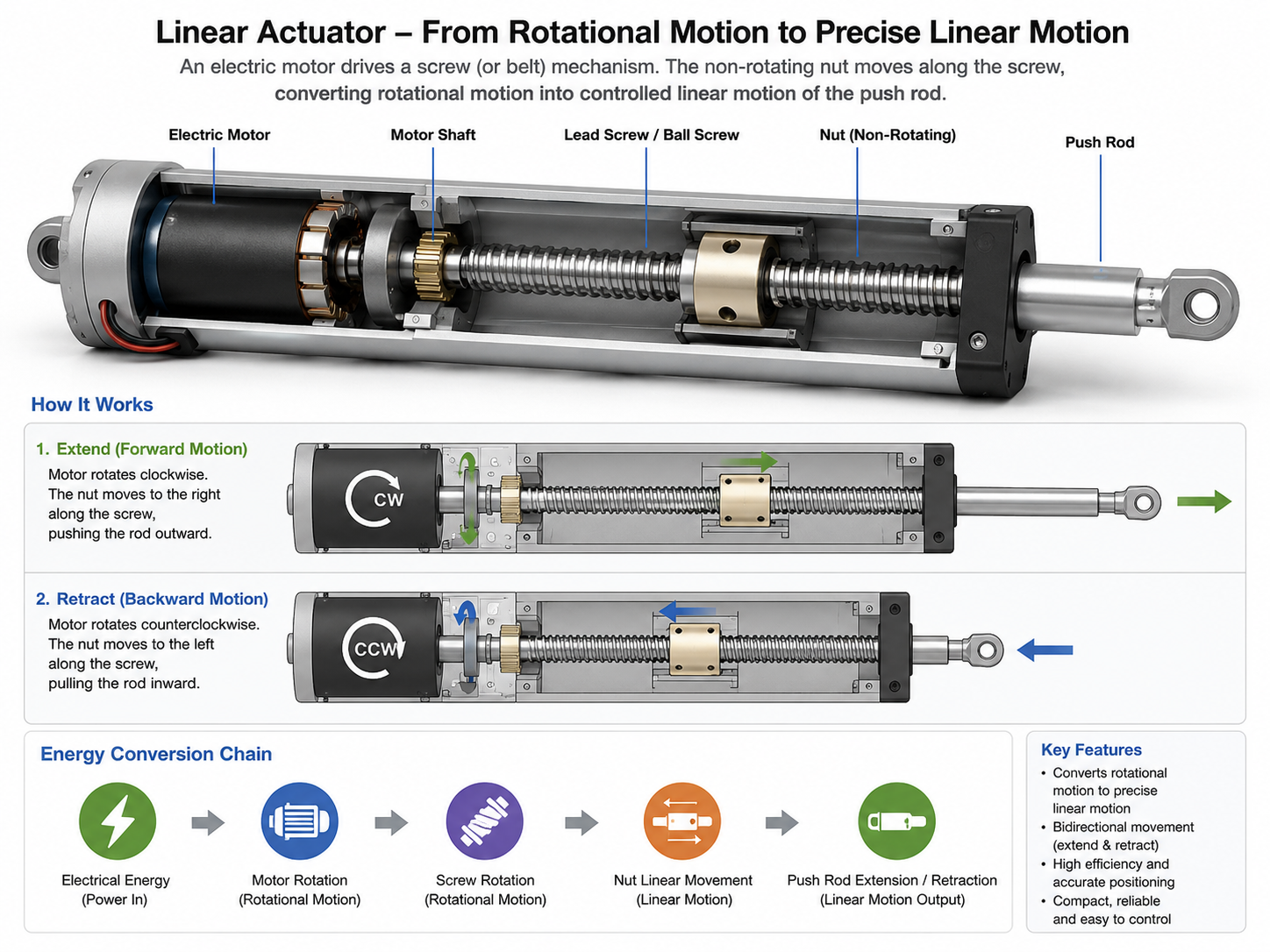

一般的な電動リニア アクチュエータを開けると、エネルギー変換の明確な連鎖がわかります。システムに電力が入力され、モーターが回転し始め、モーター シャフトが精密ネジを回転させたり、一部のモデルではベルト駆動機構を回転させたりします。ナットは回転が阻止されているため、ねじ山に沿って前後にしか動きません。その結果、プッシュロッドが伸縮し、完全な直線運動サイクルが完了します。

このプロセスの背後にある重要なアイデアは、傾斜面の原理です。スレッドは本質的に、シリンダーの周りに巻き付けられた連続的なランプです。モーターがトルクを加えてネジを回転させると、ナットがネジに沿って移動し、その回転力が軸方向の推力に変わります。この機械的利点により、速度が低下する一方で力が増大するため、比較的小型のモーターでも大きな推進力を生み出すことができます。

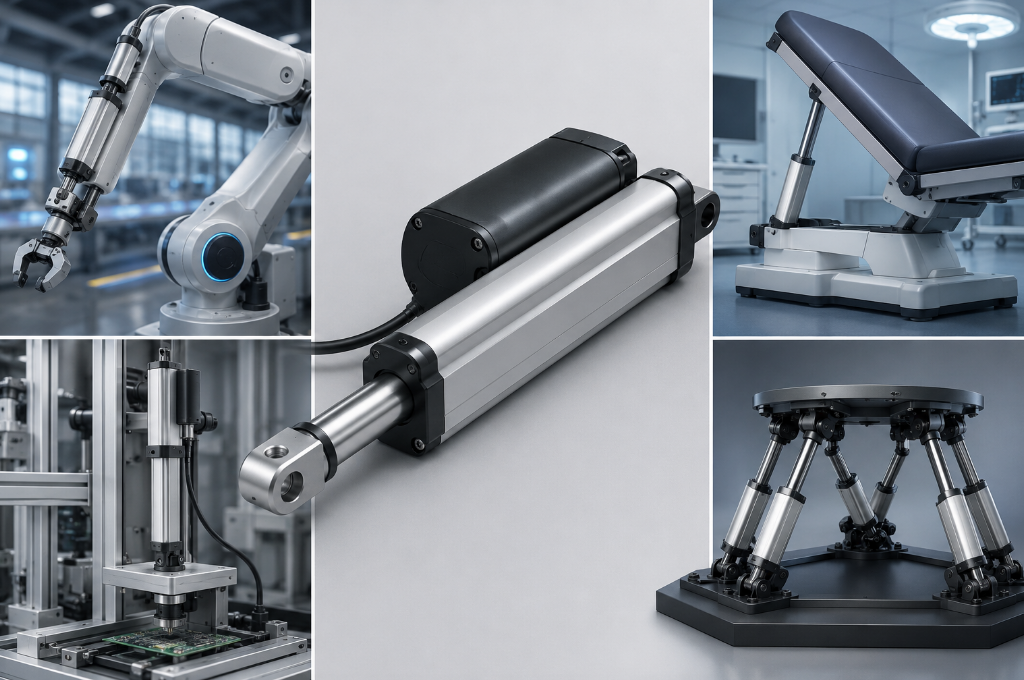

実際のアプリケーションでは、リニア アクチュエータ システムは複数の単一コンポーネントで構成されることがよくあります。通常、コントローラー、電源、センサーと連携して動作し、完全なモーション制御ループを形成します。コントローラーはモーターを前後に駆動するコマンドを送信し、センサーはリアルタイムの位置フィードバックを提供します。この閉ループ設計は、ロボット、医療画像機器、自動生産ラインで特に一般的です。

リニアアクチュエータの主な種類

エネルギー源に基づいて、リニア アクチュエータは一般に、電気式、油圧式、空気圧式の 3 つの主要なカテゴリに分類されます。それぞれの力、速度、精度、制御の点で独自の強みがあるため、適切な選択は目の前の仕事によって異なります。

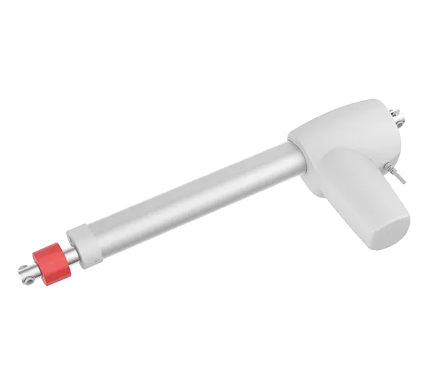

電動リニアアクチュエータ

電動リニア アクチュエーターは現在、最も急速に成長しているカテゴリーです。電源に直接接続されており、ポンプ ステーションや圧縮空気の供給は必要ありません。構造が比較的シンプルで組み込みも容易です。

電動アクチュエータは精密な制御において優れています。非常に正確な位置決めを実現でき、ロボット関節、医療機器、自動テストプラットフォームなど、正確な動作経路を必要とするアプリケーションに最適です。また、静かで清潔で、メンテナンスの手間も比較的かかりません。

ただし、電動アクチュエータは、非常に大きな力がかかる用途には必ずしも最適な選択肢ではなく、安定した電源に依存します。

油圧リニアアクチュエータ

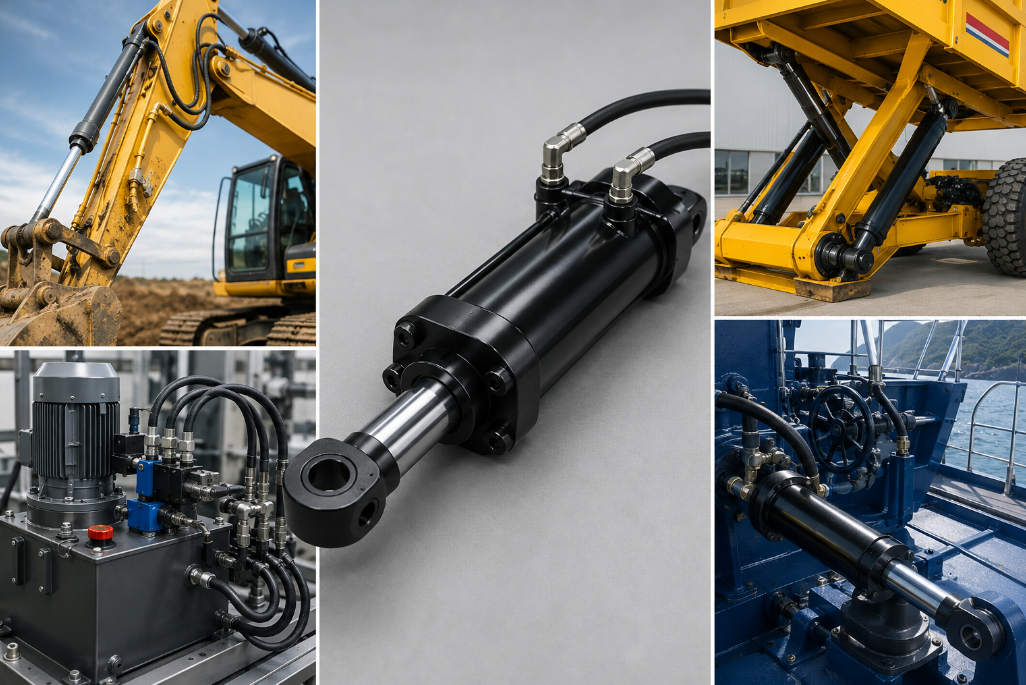

油圧リニア アクチュエータは、加圧流体を使用してピストンを駆動します。液体は本質的に非圧縮性であるため、油圧システムは巨大な力を生成することができるため、建設機械、重量物吊り上げ装置、船舶の操舵システムなどに広く使用されています。

出力密度は非常に高いため、コンパクトな油圧シリンダで数トンの荷重を移動できます。その代償として、油圧システムにはポンプ、オイル リザーバ、配管ネットワークが必要となり、全体のセットアップが大きくなり、メンテナンスがより複雑になります。液漏れの危険性もあります。

空気圧線形アクチュエーター

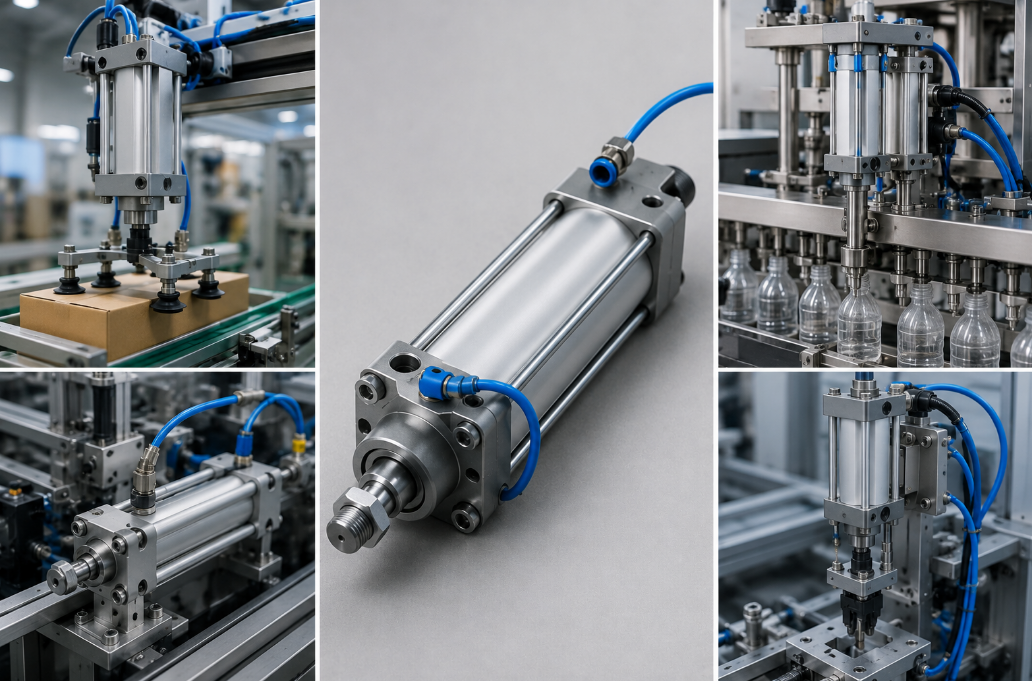

空気圧リニアアクチュエータは、動力源として圧縮空気を使用します。動きが早く、構造がシンプルで、比較的手頃な価格です。これらは、包装機械、自動組立ライン、および食品および飲料の加工装置でよく使用され、頻繁に素早い前後運動が必要とされます。

ただし、空気は圧縮性があるため、精密な位置決めや中間位置の保持に関しては、空気圧アクチュエータは電動アクチュエータほど安定していません。これらは通常、エンドツーエンドのモーション制御に最適です。

これら 3 つの駆動方法はいずれも、他の駆動方法よりも一般的に優れているというわけではありません。正しい選択は、プロジェクトが力、速度、精度、コスト、またはメンテナンスの利便性のどれを優先するかによって異なります。

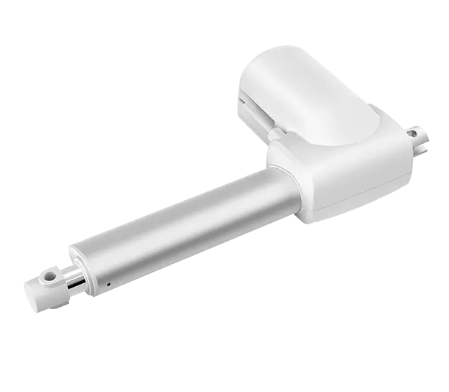

電動リニアアクチュエーターの主な種類

電動リニア アクチュエータのより広いカテゴリ内には、トランスミッション構造とモーターのタイプに基づいていくつかのサブタイプがあります。それぞれが異なるニーズに応えます。

トランスミッションの観点から見ると、ネジ駆動のアクチュエータが最も一般的です。これらはさらに親ねじとボールねじの設計に分類できます。リードスクリューアクチュエータは構造がシンプルでコストが低いため、軽負荷、低速から中速の用途に適しています。ボールねじアクチュエータは、ねじとナットの間に転がりボールを使用して摩擦を軽減し、より高い効率と精度を実現します。頻繁な起動と停止、または非常に正確な位置決めが必要なアプリケーションに最適です。

別のオプションは ベルト駆動アクチュエータです。この設計は、プリンターのベルト システムと同様に機能します。長い移動距離、適度な精度、より速い動きに適しています。

モーターの観点からも、いくつかのオプションがあります。 DC ブラシ付きモーター アクチュエーターは手頃な価格で制御が容易なため、民生用製品や一般的な産業用機器で一般的になっています。ステッピング モーター アクチュエーターは、開ループ位置決め用のパルス信号で制御でき、正確なポイントツーポイント動作に適しています。サーボ モーター アクチュエーターは、閉ループ制御と高速応答を提供する、より高性能なソリューションです。これらは、動的パフォーマンスが重要となる高度なオートメーション、CNC マシン、ロボット工学でよく使用されます。

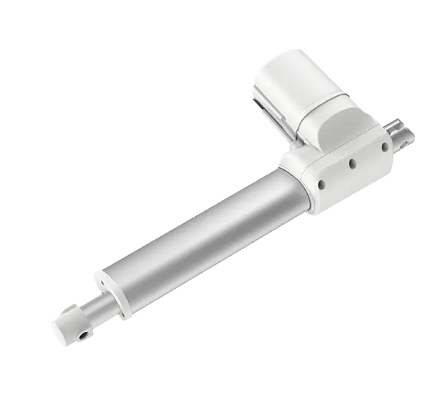

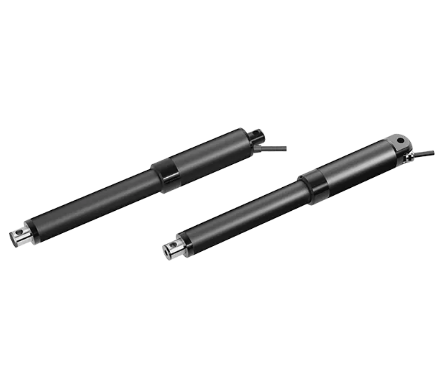

このカテゴリの特殊な形式は電動プッシュ ロッドで、本質的にはより統合されたリニア アクチュエータです。モーター、ギアボックス、ネジ機構をコンパクトなハウジングに組み合わせています。その結果、クリーンなデザインと簡単な設置が実現し、太陽光追跡システム、換気窓、農業機械、その他の屋外用途や高度な保護用途で人気を博しています。

リニアアクチュエーターはどこで使用されますか?

リニアアクチュエータは日常生活と工業生産の一部になっています。工場のラインでは、ワークピースをあるステーションから次のステーションに移動し、グリップやプレス動作を実行し、仕分けや位置合わせを行います。単一の自動組立ラインでは、数十、場合によっては数百のリニア アクチュエータが同時に動作する場合があります。

医療分野では、調節可能な病院用ベッドから CT テーブルや MRI テーブルのスムーズな動き、手術用ロボットのツールの正確な動きまで、あらゆる用途に使用されています。家庭環境では、スタンディングデスク、電動ソファ、スマートカーテンシステム、リフトアップ収納キャビネットなどにこれらの製品が設置されています。自動車業界では、シート調整、自動リフトゲート、サンルーフ システムなどに動力を供給します。

一見すると、これらのアプリケーションは非常に異なっているように見えますが、制御された信頼性の高い直線運動という同じ中核要件を共有しています。リニアアクチュエータはまさにそれを提供するように設計されています。

適切な線形アクチュエータを選択する方法は？

市場には非常に多くのモデルが存在しますが、どのようにして適切なモデルを選択すればよいのでしょうか?重要なのは、「最適な」アクチュエータを見つけることではなく、アプリケーションに最もよく適合するアクチュエータを見つけることです。いくつかの要素にわたってニーズを評価する必要があります。

1. 必要な力を決定する

まず、アクチュエータを押したり引いたりするために必要な重量または抵抗の量を定義します。力は通常、ニュートン (N) またはキログラム力 (kgf) で測定されます。アクチュエータを垂直に使用する場合は、計算に重力を必ず含めてください。一般に、アクチュエータが常に最大負荷で動作しないように、20% ～ 30% の余分な力のマージンを残しておくことが賢明です。

2. ストローク長さの確認

ストロークとは、アクチュエータが完全に収縮した状態から完全に伸長した状態まで移動する合計距離を指します。プロジェクトが必要とする実際の動作範囲に基づいてストロークを選択し、設置スペースが十分であるかどうかを確認してください。ストロークが長くなるほど、スクリューの剛性とガイドの安定性に対する要求が高くなります。

3. 速度要件を定義する

アクチュエータが点 A から点 B に移動するのにどれくらいの時間がかかるかを知っておく必要があります。これは、通常、ミリメートル/秒 (mm/s) で測定される、必要な速度を決定するのに役立ちます。ほとんどのアクチュエーターでは、速度と力はトレードオフの関係にあることに留意してください。通常、速度が速いほど力は小さくなるため、多くの場合バランスが必要です。

4. 精度と再現性を考慮する

アプリケーションでアクチュエータが特定の中間位置で停止するか、同じ動作パスを何度も繰り返す必要がある場合、精度と再現性が重要になります。その場合、エンコーダフィードバックを備えたサーボ駆動アクチュエータ、または少なくとも位置検出を備えたステッピングモーターソリューションが必要になる場合があります。

5. 動作環境の評価

温度、湿度、ほこり、化学薬品への曝露はすべて、アクチュエータの選択に影響します。屋外用途や食品加工環境では、多くの場合、IP65 以上の定格が必要です。クリーンな環境での屋内アプリケーションには、同じレベルの保護が必要ない場合があります。

6. 管理方法を見逃さない

シンプルなスイッチでアクチュエータを制御しますか? それとも、より高度なモーション制御のためにアクチュエータを PLC またはコンピュータに接続する必要がありますか?単純な拡張/格納コマンドには基本的な DC アクチュエータで十分ですが、より複雑なアプリケーションには、CAN バス、Modbus、パルス制御などのプロトコルをサポートするスマート アクチュエータが必要になる場合があります。

より多くの機器が電動リニア アクチュエータ システムに切り替わる理由

産業オートメーションとスマート機器における明らかな傾向の 1 つは、油圧および空気圧システムから電動リニア アクチュエーター システムへの移行です。この変化にはいくつかの理由があります。

1つ目はエネルギー効率です。電動アクチュエータは移動時にのみ電力を消費しますが、油圧システムでは多くの場合ポンプを継続的に稼働させる必要があります。 2つ目は清潔感です。電気システムには作動油の漏れリスクがなく、また空圧システムに伴う排気音やオイルミストも発生しません。これは、医療、食品、電子機器の製造環境において非常に重要です。

もう一つの大きな利点はデジタル制御です。電動アクチュエータは産業用 IoT およびスマート製造システムと簡単に統合でき、遠隔監視や予知保全が可能になります。従来の油圧または空圧セットアップではこれを達成するのははるかに困難です。

もちろん、これは油圧システムや空圧システムが時代遅れになったという意味ではありません。非常に大きな力や超高速の用途でも、依然として明らかな利点があります。しかし、ほとんどの軽負荷から中負荷の産業用および民生用製品では、正確でクリーンで統合が容易な電動リニア アクチュエータ システムが好まれる選択肢になりつつあります。

結論

リニア アクチュエータは単純なモーション コンポーネントのように見えるかもしれませんが、舞台裏では工場から家庭に至るまで無数の利便性を実現しています。仕組みを理解し、アクチュエータの種類の違いを知り、適切なモデルを選択する方法を学ぶことは、プロジェクトの意思決定を改善し、毎日使用するデバイスをより深く理解するのに役立ちます。

次にボタンを押して、机がスムーズに上昇したり、車のトランクが自動的に閉まったりしたとき、内部の小さな装置が静かに回転を直線運動に変換していることを思い浮かべるかもしれません。
