ブラシ付きモーターとブラシレスとは何ですか


ブラシ付きモーターとは何ですか?


ブラシ付きモーターは、機械式ブラシを使用して整流子を介してモーターの巻線に電流を供給する電気モーターの一種です。このタイプのモーターは、その単純さ、費用対効果、および制御の容易さのために、さまざまなアプリケーションで広く使用されています。この記事では、ブラシモーターのコンポーネント、操作、利点、短所、および一般的なアプリケーションを調べます。


ブラシ付きモーターのコンポーネント


ステーター:磁場を提供するモーターの固定部分。それは永久磁石または電磁石のいずれかです。

ローター(またはアーマチュア):モーターの回転部分。電流を運び、磁場を生成する巻線が装備されています。

comutator:ローター巻きの電流流の方向を逆転させ、連続した回転を確保する回転スイッチ。

ブラシ:回転整流子との電気的接触を維持し、ローター巻線に電流を伝達する導電性材料(通常は炭素でできています)。



ブラシレスモーターとは何ですか?


しばしばBLDC(ブラシレス直方向電流)モーターまたはEC(電子的に整理された)モーターと呼ばれるブラシレスモーターは、従来のブラシモーターで使用される機械的ブラシと整流子なしで動作する電気モーター代わりに、モーター巻線内の電流の流れを制御するために電子整流に依存しています。この設計は、効率、信頼性、パフォーマンスの点で大きな利点を提供し、ブラシレスモーターをさまざまなアプリケーションでますます人気があります。 です


ブラシレスモーターのコンポーネント


ステーター:電流が通過するときに磁場を作成する巻線を含むモーターの固定部分。ブラシレスモーターの固定子は、ブラシモーターのステーターに似ていますが、ブラシは必要ありません。

ローター:巻線の代わりに永久磁石を備えたモーターの回転部分。これらの磁石は、ステーターによって生成された磁場と相互作用します。

電子コントローラー:機械式整流子とブラシを置き換える重要なコンポーネント。センサーと電子回路を使用して、ステーター巻線の電流のタイミングと方向を制御します。


ブラシレスモーターとブラシ付きモーターの概要


ブラシレスモーター(BLDC)が開発され、ブラシ付きモーターの制限に対処しました。ブラシや整流器を排除することにより、より高い効率、信頼性、パフォーマンスを達成します。彼らは、電流の流れを管理するために、デジタルドライバーまたはコントローラーによって制御される電子整流を使用します。


ブラシレスモーターのコンポーネント:


ステーター:巻線が含まれており、静止したままで、電流が適用されると回転磁場を生成します。

ローター:永久磁石を装備し、ステーターの磁場に応じて回転します。

電子コントローラー:センサーを使用してローターの位置を検出し、連続回転を維持するために電流を調整し、ステーター巻線への電流フローを管理します。

ブラシレスモーターのしくみ:

電子コントローラーは、固定子巻線の電流を正確なシーケンスで切り替えて、回転磁場を作成します。このフィールドは、ローターの磁石と相互作用し、回転させます。センサー、通常はホール効果センサーは、ローターの位置に関するフィードバックをコントローラーに提供し、滑らかで正確な動きを確保します。


ブラシレスモーターの利点:


高効率:ブラシが存在しないと、摩擦とエネルギーの損失が減少し、効率が高くなります。

メンテナンスが低く、寿命が少ない:ブラシや整流子がなければ、摩耗する部品が少なくなり、メンテナンスが最小限に抑えられ、運用寿命が延びています。

静かな操作:ブラシと整流子の間の機械的接触がないため、ブラシレスモーターはより静かに動作します。

パフォーマンスと制御の向上:正確な速度、位置、トルク制御が可能で、高性能アプリケーションに適しています。

より高い信頼性:可動部品が少なく、機械的摩耗が減少すると、より高い信頼性が得られます。


ブラシレスモーターの短所:


より高い初期コスト:電子コントローラーの複雑な設計と要件により、ブラシレスモーターがより高価になります。

複雑な制御システム:洗練された電子コントローラーとセンサーが必要であり、システム全体の複雑さを高めます。

統合の課題:特にブラシレス制御技術が最初に考慮されていなかった場合、ブラシレスモーターを既存のシステムに統合すると、複雑で費用がかかります。


アプリケーション領域

ブラシ付きモーターは、一般的に:


自動車アプリケーション:スターターモーター、フロントガラスワイパー、コストとシンプルさが重要な電気窓など。

家電製品:高トルクと堅牢性が必要な真空クリーナーや電動工具など。

産業機器:使いやすさとメンテナンスが評価されるコンベアやその他の機械を含む。


ブラシレスモーターが推奨されます:


ドローンとロボット工学:効率、信頼性、正確な制御が不可欠です。

コンピューターおよびコンシューマーエレクトロニクス:静かな操作と寿命が重要なハードドライブや冷却ファンなど。

電気自動車:高性能および高需要の環境での効率と信頼性のため。

産業自動化:正確なモーション制御と高速操作を必要とするアプリケーション用。

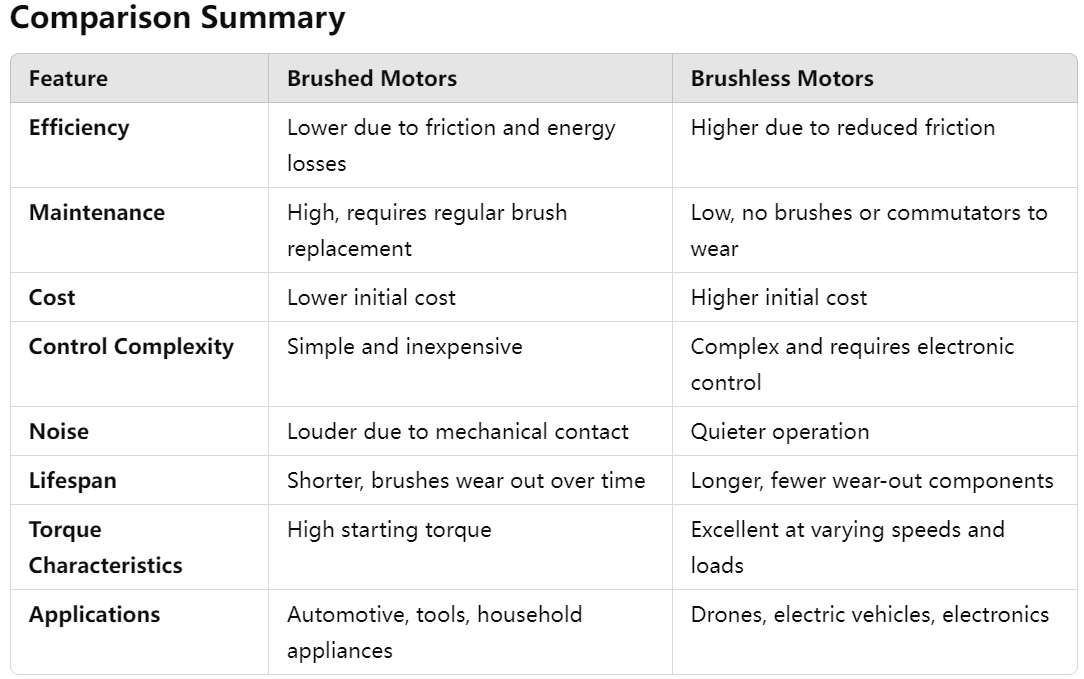

ブラシレスモーターとブラシモーターの比較概要


結論

ブラシ付きモーターとブラシレスモーターの両方には、さまざまなアプリケーションに適したユニークな特性があります。ブラシ付きモーターは、よりシンプルでコストに敏感なアプリケーションに最適です。一方、ブラシレスモーターは、効率、信頼性、および正確な制御が最重要である高性能シナリオで好まれます。


ブラシレスモーターの高度な機能を活用しようとしている人のために、Jiecangはさまざまな高品質のブラシレスモーターソリューションを提供しています。 Jiecang Motorsは、最新のアプリケーションの厳しい要求を満たすように設計されており、優れたパフォーマンス、耐久性、効率を提供します。


FAQ

1、既存のシステムでブラシ付きモーターをブラシレスモーターに交換できますか?


はい。ただし、互換性のある電子コントローラーといくつかの機械的調整が必要になる場合があります。


2、連​​続高速アプリケーションに適したモータータイプはどれですか?


ブラシレスモーターは一般に、効率が高く冷却特性が高いため、高速アプリケーションに適しています。


3、ブラシレスモーターは常にブラシモーターよりも優れていますか?


必ずしもそうではありません。ブラシ付きモーターは、高精度と効率が必要ないアプリケーションでは、より費用対効果が高く、よりシンプルになります。


4、どのタイプのモーターを使用するかをどのように決定しますか?


コスト、メンテナンス、効率、制御精度、運用条件など、アプリケーションの特定の要件を検討してください。
