電気線形アクチュエータはどのように機能しますか?

数ブラウズ:0     著者:サイトエディタ     公開された: 2024-07-18      起源:パワード

お問い合わせ

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button

電気線形アクチュエータとは何ですか?

電気線形アクチュエータは、電気エネルギーを直線の動きである線形運動に変換するデバイスです。これらのアクチュエーターは、線形運動の正確な制御が必要なさまざまなアプリケーションで使用されます。これはの重要なコンポーネントと機能を紹介します 、電気線形アクチュエーター

コンポーネント:

モーター:アクチュエーターには通常、ACまたはDCのいずれかである電気モーターが含まれます。モーターは、アクチュエータを駆動する電力源です。

ネジ駆動:モーターは鉛ねじまたはボールネジを回し、ネジの長さに沿ってナットを動かします。これにより、モーターの回転運動が線形運動に変換されます。

住宅:ハウジングはモーターとネジ駆動を囲み、保護と構造的なサポートを提供します。

制限スイッチ:これらは、アクチュエーターの動きのエンドポイントを定義するために使用され、設計された範囲を超えて拡張または撤回しないようにします。

制御システム:多くのアクチュエーターには、アクチュエータの位置、速度、および力を管理するための組み込みまたは外部制御システムが含まれています。

関数とアプリケーション:

正確な位置決め:電気線形アクチュエーターは、移動要素の位置を正確に制御できます。これは、正確な動きを必要とするアプリケーションに役立ちます。

自動化:オートメーションシステムでは、バルブの開閉、機械部品の調整、製造プロセスの移動負荷などのタスクのために広く使用されています。

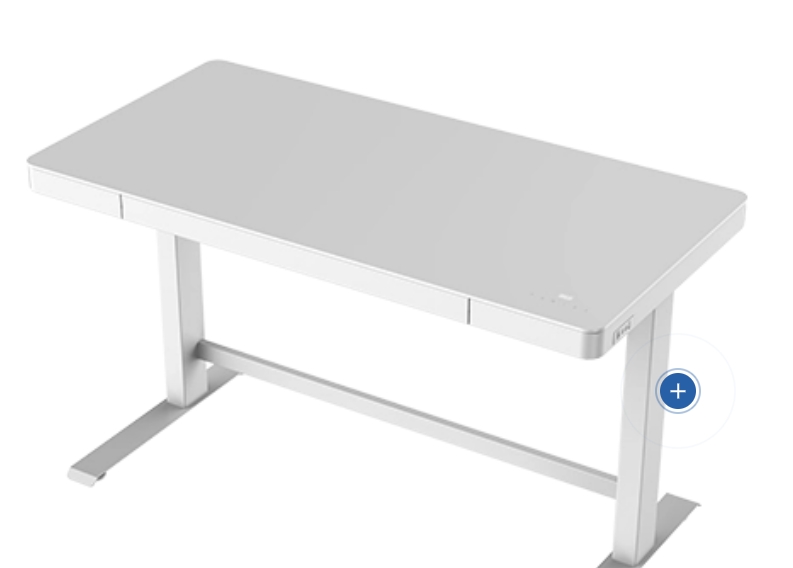

調整可能なワークステーション:調整可能なデスクとワークステーションでは、線形アクチュエーターが滑らかで正確な高さ調整を可能にします。

医療機器:滑らかで制御された動きを提供するために、病院のベッド、患者リフト、およびその他の医療機器で使用されます。

ロボット工学:ロボット工学では、さまざまなロボットアームとツールに線形動作を提供します。

ソーラーパネル:ソーラーパネルの角度を調整するために最適な日光にさらされるために使用されます。


利点:

精度:線形運動の制御に高い精度を提供します。

統合の容易さ:さまざまなシステムに統合するのは比較的簡単です。

メンテナンス:電気線形アクチュエータは、通常、油圧システムまたは空気圧システムと比較して、メンテナンスが少ない必要があります。

制御:速度、位置、力を優れた制御を提供します。

短所:

負荷容量:油圧アクチュエーターと比較して、負荷容量が低い場合があります。

速度:一部のアプリケーションでは、空気圧アクチュエーターよりも遅く動作する場合があります。


全体として、電気線形アクチュエーターは、幅広い産業、商業、および住宅用途で使用される多用途で信頼できるコンポーネントです。


電気線形アクチュエータはどのように機能しますか?



24Vまたは 12Vの電気線形アクチュエータが 回転運動を電気モーターから線形運動に変換することにより、動作します。これらがどのように動作するかについての段階的な説明です。


コンポーネント:

電気モーター:初期回転運動を提供します。

鉛ねじまたはボールスクリュー:回転運動を線形運動に変換します。

ナット:ネジに沿って動いて線形変位を生成します。

ハウジング:保護と構造のサポートのためにコンポーネントを包みます。

制限スイッチ:アクチュエーターが指定された範囲内で動作することを確認します。

制御システム:アクチュエータの動きを管理します。


作業メカニズム:

電源:電力がモーターに供給されると、回転し始めます。アクチュエータで使用されるモーターのタイプに応じて、電源はACまたはDCにすることができます。


モーター回転:電気モーターは回転運動を生成し、ネジメカニズムに伝達されます。モーターは、目的の動き方向に応じて、時計回りまたは反時計回りに回転するように制御できます。


ネジメカニズム:


モーターの回転運動は、鉛ねじまたはボールネジに移されます。ネジメカニズムは、アクチュエータの効率と精度を決定する重要なコンポーネントです。

鉛ねじ:鉛ねじでは、ねじられたシャフトと一致するナットを使用します。ネジが回転すると、ナットは糸に沿って直線的に動きます。

ボールスクリュー:ボールスクリューには、ネジとナットの間にボールベアリングがあり、摩擦が低下し、効率が向上します。


線形動作:


荷重または移動する必要があるシステムの一部に取り付けられているナットは、ネジが回転するとネジに沿って移動します。この動きは、回転運動を線形変位に変換します。

線形運動の方向は、ネジの回転の方向に依存します。


制限スイッチ:


多くの場合、制限スイッチはアクチュエーターの移動経路の両端に配置されます。これらのスイッチは、アクチュエーターが最大の延長または撤回に達すると動きを停止し、トレーバーや潜在的な損傷を防ぎます。


制御システム:


アクチュエータの動きは、電子制御システムを使用して正確に制御できます。このシステムには、速度、位置、および力を管理するための位置センサー、フィードバックメカニズム、およびプログラム可能なコントローラーを含めることができます。


フィードバックと調整:


多くの高度なアクチュエーターには、アクチュエータの位置に関するリアルタイムデータを提供するエンコーダやポテンショメータなどのフィードバックシステムが含まれています。このフィードバックにより、正確な調整と正確な制御が可能になります。


電力:モーターに電力を供給します。

モーター回転:電気エネルギーを回転運動に変換します。

ネジメカニズム:回転運動を線形運動に変換します。

ナットの動き:ネジに沿って直線的に移動します。

制御とフィードバック:正確かつ正確な操作を確認します。


電気線形アクチュエーター は多用途であり、調整可能なワークステーション、自動化システム、医療機器、ロボット工学など、正確で制御された線形ムーブメントを必要とするさまざまなアプリケーションで広く使用されています。
