スマートカーテンにおけるチューブラーモーターの応用

日常生活で最も一般的に使用される家の要素の 1 つとして、スマート ホームと自動化デバイスの普及に伴い、カーテンにもさらなる技術革新が組み込まれ始めています。中でもチューブラーモーターの登場は、スマートカーテンの普及を促進する重要なテクノロジーとなっています。チューブラーモーターは、コンパクトなサイズ、静かな動作、簡単な設置などの利点により、カーテンが正確で安定した効率的な自動制御を実現できるようになり、現代のスマートホームシステムや自動化装置に不可欠なコアコンポーネントとなっています。

この記事では、チューブラー モーターとは何か、そのアプリケーション シナリオと利点、および適切なチューブラー モーターの選び方について詳しく説明します。

1. チューブラーモーターとは何ですか?

チューブラーモーターローラーチューブ内に設置できる円筒形の電動駆動装置です。これは、ローラー シャッター、ローリング ドア、スマート カーテン、「ローリング」機構による操作を必要とするシェーディング システムなどのデバイスでよく使用されます。金属チューブに似た形状と、ローラーチューブ内に直接配置できることから、「チューブモーター」と呼ばれています。

2.チューブラーモーターの制御はスマートカーテンにどのように実装されていますか?

チューブラー モーターの中心構造には、モーター、減速機構、トルク出力シャフト、および電子制御モジュールが含まれます。

モータースタート：コマンド受信後、モーターが回転を開始します。

速度を調整する減速機構:リモコン、連動、時限開閉などの機能を備え、完全なスマートホーム システムへの統合が可能です。

スマート カーテンの管状モーター制御システムは、モーター、駆動モジュール、制御信号の協調動作に依存して、開閉、停止、位置決め、自動化などの機能を実現します。基本的な原理は複雑ではありませんが、スマート ホーム シナリオに適応するために、制御方法はますます多様かつインテリジェントになっています。

例えば：

1. 物理ボタン制御: 壁スイッチまたはリモコン受信機に直接接続 → 「上/下/停止」を制御します。

2. ワイヤレスリモコン (RF/433/868MHz): カーテン本体には RF 受信モジュールが内蔵されています。コマンドはリモコン経由で送信され、モーターがアクションを実行します。

3. スマート APP/Wi-Fi 制御: これには、Wi-Fi/Zigbee/BLE モジュールをモーターまたは受信機に追加することが含まれ、モバイル APP を介してワンボタンで開閉を制御できるようになります。

例としては、プリセット位置の設定 (10%、50%、100% など)、朝の自動開閉、夕方の自動開閉、平日と週末の異なる戦略などが挙げられます。これは、Google Home、HomeKit、Huawei HarmonyOS などのスマート ホーム エコシステムに適しています。

4. 音声制御: スマート ホーム エコシステムに統合されると、「Hey Siri、リビング ルームのカーテンを開けて」や「Xiaodu、寝室のカーテンを 50% まで下げて」などの音声コマンドがサポートされます。

さらに、スマートカーテンのチューブラーモーターの制御方法は、手動から遠隔制御、そしてインテリジェント制御へと進化しました。

その核心は、正確なリミット位置決め + 安定したモーター駆動 + マルチプロトコル インテリジェント アクセスであり、これにより、正確な開閉、位置制御、自動省エネ、シーン連携を実現します。スマートホームが普及するにつれて、カーテンモーターはますます静かで、正確で、エネルギー効率が高く、統合が容易になります。

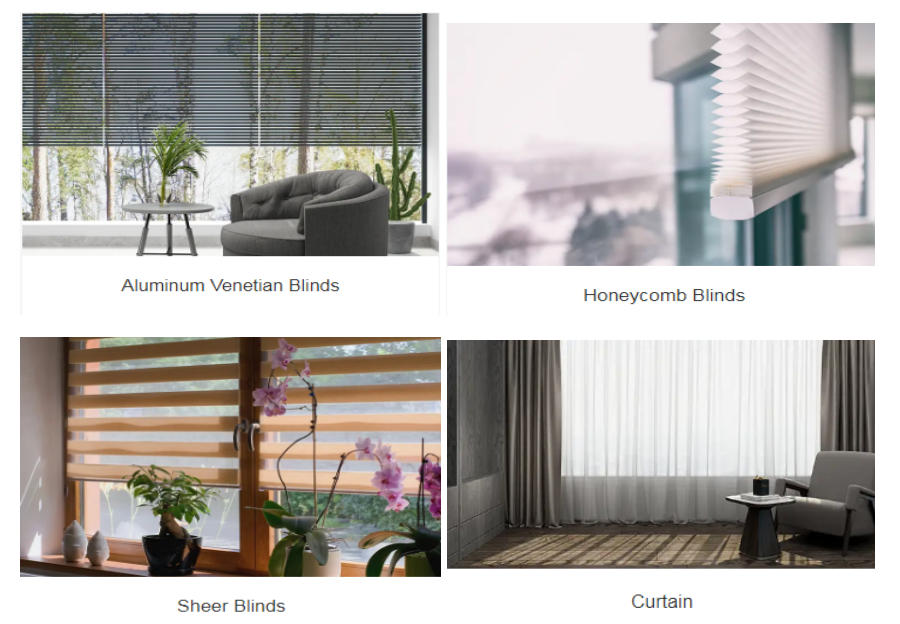

3.チューブラーモーターの代表的な応用シナリオ

ａ．住宅

リビングルームの床から天井までの広い窓

寝室の遮光ローラーシャッター

キッチンや書斎の日差しカーテン

これにより利便性が向上し、家全体がよりモダンでテクノロジーに精通した雰囲気を与えます。

b.商業スペース

オフィスのスマートブラインドとローラーシャッター

会議室の自動シェーディングシステム

ホテル客室の自動カーテン

これらを統合して制御できるため、スペース利用効率が向上します。

c.公共建築物

図書館、学校、展示場

ロビーの高い位置にあるモダンなカーテン

特に手動操作が不便な高い位置にある大面積のカーテンに適しています。

d.ハイエンドスマートホームシステム

光・温度・環境センサーと組み合わせることで、調光と省エネ冷却を同期させ、インテリジェント（連携）を実現します。例えば：

日差しが強すぎると自動的に閉まります

タイマーで日の出をシミュレートして夜明けにカーテンを開ける

家を出るときは「外出モード」ですべてのカーテンを自動的に閉めます

4.チューブラーモーターの仕様とパラメータ

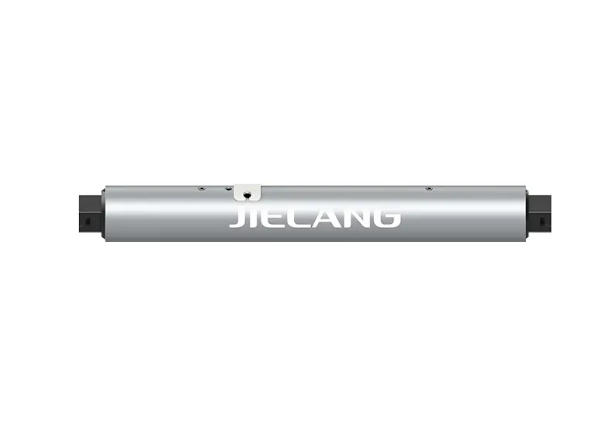

アルミニウム ベネチアン ブラインド管状モーター JCV24SAES-0630

定格トルク 0.6 Nm、定格速度 20/30/40 rpm、定格電力 9.6 W、定格電流 0.8 A、最大シェード サイズ 70 x 118 ' | 1.7mx 2.9m、耐荷重7ポンド| 3kg、長さ5.63インチ| 143mm

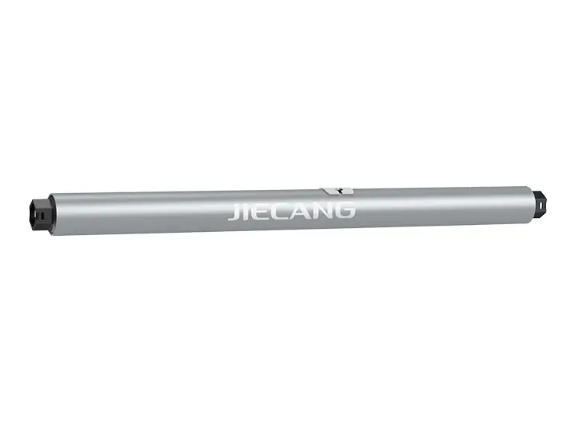

TDBU チューブラーモーター JCV30SAED

定格トルク 0.6*2 Nm、定格速度 20/30/40rpm、電源、供給アダプター 12V/3A、認証 RoHS

布製ブラインド、木製小型ブラインド、木目調ブラインドにもお使いいただけます。

上記の製品は当社の経験に基づいて推奨されており、他の製品や制御ソリューションも使用できます。

5.スマートカーテン制御システムに適したチューブラーモーターを選択するにはどうすればよいですか?

適切なチューブラーモーターを選択するときは、次の要素を考慮してください。

1、パワーとトルク：カーテンやローラーシャッターの重量とサイズに基づいてモーターの仕様を選択します。

2、制御方法: 有線制御、無線リモコン、またはスマートホーム統合。

3、ブランドとアフターサービス：品質とサービスを保証するために、信頼できるブランドを選択してください。

4、設置環境：屋内と屋外の設置では、防水および防塵の要件が異なります。

5、互換性：スマートホームシステム（Google HomeやAlexaなど）と互換性があるかどうか。

6.チューブラーモーターを使用する利点は何ですか?

ａ．コンパクトなサイズと高い隠蔽性

チューブラーモーターは円筒形で、カーテンの外観デザインに影響を与えることなく、カーテンローラーの内側に直接隠すことができるため、すっきりとしたラインを追求するモダンなミニマリスト、超ミニマリストの空間に非常に適しています。

b.スムーズな動作と低騒音

チューブラーモーターは振動低減構造と精密ギアシステムを備えており、スムーズな動作と極めて低い騒音を実現します。寝室やベビールームなど静かな環境でも邪魔になりません。

c.正確な制御と高い信頼性

繰り返しの位置決め誤差を最小限に抑えながら、上昇、下降、停止位置を正確に制御できるため、開閉位置に対する高い要件が求められるスマート カーテン システムに適しています。

d.耐用年数が長く、メンテナンスの必要性が低い

チューブラーモーターはシンプルな構造で、重要なコンポーネントが高度にカプセル化されており、塵や湿気の影響を受けにくくなっています。長期間使用しても安定した耐久性を保ちます。

e.複数の制御方式に対応

ワイヤレスリモコン、モバイルアプリ、音声アシスタント（Alexa、Googleアシスタントなど）、スマートホームプラットフォーム統合などのさまざまな制御方法をサポートし、ユーザーエクスペリエンスを向上させます。

結論

チューブラーモーターの登場により、カーテンは単なる遮光ツールから真のスマートホームデバイスへと進化しました。小型、低騒音、高安定性、多彩な制御方式などの特長を備え、住宅から商業施設、大規模公共建築物まで幅広く採用されています。スマートホーム技術の普及が進むにつれ、スマートカーテンはもはや特別な機能ではなく、一般家庭が利用できる便利なライフスタイルとなるでしょう。チューブラーモーターはこの進歩の中核となる原動力です。

管状モーターに関するよくある質問

Q1：チューブラーモーターの一般的な寿命はどれくらいですか？

一般的に8～10年以上の耐久性があり、高品質なブランド品であれば使用頻度や環境によってはさらに長持ちする場合もあります。

Q2：チューブラーモーターの取り付けは難しいですか？

通常は非常に簡単で、モーターを巻取りチューブに埋め込み、両端のブラケットを固定するだけです。必要なメンテナンスも非常に少なくて済みます。

Q3：既存のインテリジェントプラットフォームとの統合は可能ですか？

Wi-Fi、Zigbee、BLE Mesh などのプロトコルをサポートする管状モーターは、HomeKit、Alexa、Google Home、Tuya などの主流プラットフォームにシームレスに接続できます。
