リニアアクチュエータのデューティサイクルとは何ですか?

電動リニア アクチュエータを購入する場合、ほとんどの購入者は力、ストローク長、速度を優先しますが、長期信頼性にとって最も重要な仕様の 1 つであるデューティ サイクルを見落としています。デューティ サイクルの誤解または超過は、定格負荷が正しく一致している場合でも、アクチュエータの早期故障の主な原因の 1 つです。

リニアアクチュエータのデューティサイクルとは何ですか?

デューティ サイクルは、合計サイクル タイム (実行時間 + 冷却時間) に対する、単一の完全な作業サイクル内でアクチュエータが安全に動作できる時間 (実行時間) を測定するパーセンテージです。

簡単に言うと、冷却して過熱を防ぐためにアクチュエータを停止する必要があるまでに、アクチュエータをどれだけ連続して動作させることができるかを示します。電動リニア アクチュエーターは、モーターとギア トレインが動作すると熱を発生します。熱が放散よりも早く蓄積すると、内部コンポーネントが劣化し、巻線が焼損し、ユニットが早期に故障する可能性があります。

たとえば、10 分サイクルで 20% のデューティ サイクル定格のリニア アクチュエータは、2 分間連続して動作でき、その後、次の動作サイクルの前に 8 分間のアイドル クールダウン時間が必要です。

リニアアクチュエータのデューティサイクルの計算方法

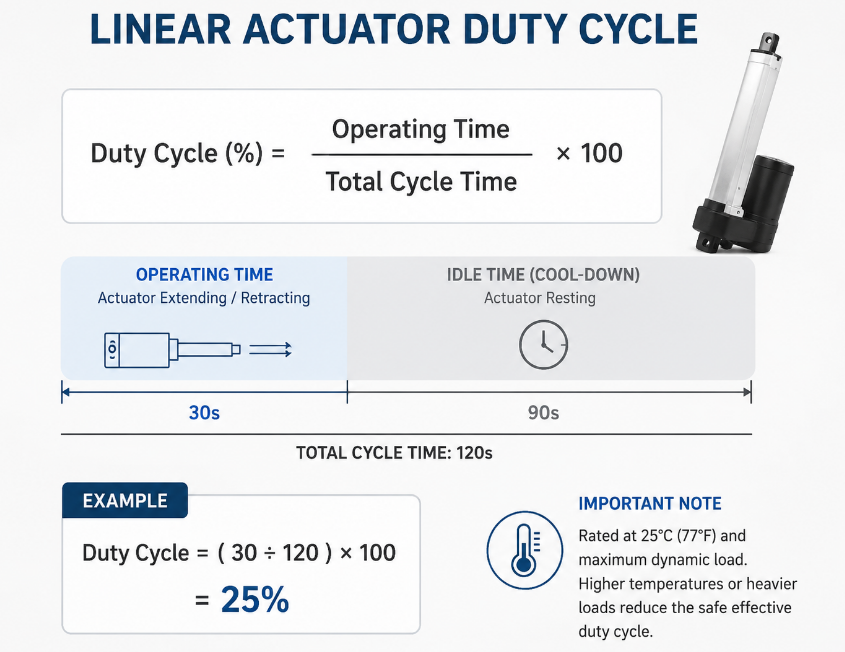

デューティ サイクルの計算には、動作時間と合計サイクル タイムに基づいた簡単な式が使用されます。

デューティサイクル (%) = (動作時間 ÷ 合計サイクル時間) × 100

• 動作時間: 1 サイクル中に負荷がかかった状態でアクチュエータがアクティブに伸びたり縮んだりしている合計時間。

• 合計サイクル時間: 動作時間と必要な冷却アイドル時間の両方を含む、1 作業サイクルの全期間。

計算例

アクチュエータが負荷を持ち上げるために 30 秒間動作した場合、次のサイクルの前に 90 秒間休止します。

• 動作時間 = 30秒

• 合計サイクル時間 = 30 + 90 = 120 秒

• デューティサイクル = (30 ÷ 120) × 100 = 25%

重要な注意事項: メーカーは通常、室温 (25°C / 77°F) およびアクチュエーターの最大定格動的負荷でのデューティ サイクルを評価します。周囲温度が高くなったり、負荷が重くなったりすると、安全な実効デューティ サイクルが減少するため、実際の使用では常に安全バッファを構築してください。

すべてのプロジェクトにとってデューティ サイクルが重要な理由

デューティサイクルの仕様を無視すると、コストのかかるダウンタイム、機器の損傷、安全上のリスクが発生する可能性があります。選択プロセス中にこのパラメーターに細心の注意を払う価値がある理由は次のとおりです。

1. モータの早期故障の防止: デューティ サイクルを超えてアクチュエータをオーバーランすると、過度の熱が蓄積し、モータ巻線の絶縁が破壊され、永久的な焼損につながります。

2. 保証範囲の維持: ほとんどのアクチュエータの保証は、定格デューティ サイクルの超過によって引き起こされる損傷は不適切な使用とみなされ、補償されません。

3. 安定した長期パフォーマンスを保証: デューティサイクル制限内で動作することで、内部コンポーネントが安全な温度範囲内に保たれ、ギア、親ネジ、ナットの摩耗が軽減され、耐用年数が長くなります。

4. 安全上の危険を軽減: アクチュエータが過熱すると、電気ショート、ハウジング部品の溶解、さらには極端な場合には火災の危険が生じます。

デューティ サイクルは、アクチュエータを選択する際に力、ストローク、IP 定格と並んで評価すべき重要な仕様の 1 つです。

アクチュエータのデューティサイクルに影響を与える主な要素

リニア アクチュエータの定格デューティ サイクルは、すべての条件下で固定された数値ではありません。いくつかの現実世界の要因により、安全な動作ウィンドウが増減します。

1. 適用荷重

負荷が重くなると、モーターからより多くの電流が流れ、より速い速度でより多くの熱が発生します。定格動的負荷の 100% で動作すると、安全な動作時間が最短になりますが、より低い負荷 (たとえば、定格の 50%) で動作すると、発熱量が減少し、より高い実効デューティ サイクルが可能になります。

2. 周囲温度

周囲温度が高いと、アクチュエータのモーターとハウジングからの熱放散が遅くなります。暑い環境や空気の流れが悪い密閉空間では、過熱を避けるためにデューティ サイクルを下げる必要があります。逆に、より低温の動作条件では、安全な実行時間がわずかに延びる可能性があります。

3. 速度とギア比

アクチュエータが高速になると、減速比が低くなり、移動距離 1 インチあたりのモータの回転数が速くなり、より短い時間でより多くの熱が発生します。同じモータ サイズの場合、高速リニア アクチュエータのデューティ サイクル定格は常に、高力、低速モデルよりも低くなります。

4. エンクロージャと IP 定格

より高い IP 定格のアクチュエータは、塵や水の侵入を防ぐために密閉されたハウジングを備えています。これにより、環境耐久性が向上しますが、同時に空気の流れと内部モーターからの熱放散も減少します。その結果、完全に密閉された IP66 アクチュエータは通常、通気または軽く密閉された屋内モデルよりもデューティ サイクル定格がわずかに低くなります。

デューティ サイクルに関するよくある誤解と避けるべき間違い

誤解 1: 「デューティ サイクル 100% は、アクチュエータを永久にノンストップで動作させることができることを意味します。」

100% の連続使用定格とは、アクチュエータが冷却時間を必要とせずに繰り返し動作できることを意味します 定格負荷および周囲温度で動作する場合、。これは、ユニットが決して磨耗しないという意味ではありません。すべての機械コンポーネントは時間の経過とともに通常の磨耗を経験します。定格負荷を超えてアクチュエータを連続稼働させても、過熱や故障の原因となります。

間違い 1: 断続的なアクチュエータを常時使用するアプリケーションに使用する

標準的な民生用および軽工業用リニア アクチュエータは、断続的な使用 (通常は 10 ～ 30% のデューティ サイクル) 向けに設計されています。コンベア調整や連続位置決めシステムなど、ほぼ一定の動作を必要とするアプリケーションにこれらを使用すると、急速な故障につながります。このようなユースケースでは、専用に構築された連続使用可能な産業用アクチュエータを選択してください。

間違い 2: 「使用頻度が低い」プロジェクトのデューティ サイクルを無視する

プロジェクトがたまにしか動作しない場合でも、アクチュエータの最大連続動作時間を超える 1 回の長時間動作により、モータに損傷を与えるほどの熱が蓄積する可能性があります。定格パーセンテージだけでなく、メーカーの最大シングルサイクル実行時間を常に確認してください。

デューティサイクルを最大化し、アクチュエータの寿命を延ばすためのヒント

以下のベスト プラクティスを使用すると、実効デューティ サイクルを改善し、リニア アクチュエータの耐用年数を延ばすことができます。

1. 負荷安全マージンを備えたサイズ: 実際のアプリケーション負荷よりも 25 ～ 50% 高い動的定格負荷を持つアクチュエータを選択してください。これにより、モーターの負担が軽減され、熱出力が低下し、より長い安全な稼働時間が可能になります。

2. 適切な通気を確保します。アクチュエータは可能な限り換気の良い場所に取り付けてください。熱がこもりやすい換気の悪い狭い空間に完全に密閉することは避けてください。

3. 温度制限内で操作してください: 定格動作温度範囲外でアクチュエータを使用しないでください。高温環境の場合は、それに応じて負荷とデューティ サイクルを軽減します。

4. 適切な位置合わせを維持します: 取り付け位置がずれていると、拘束や横方向の負荷が発生し、モーターの動作がより激しくなり、過剰な熱が発生します。アクチュエータは常に負荷の移動方向と完全に一致するようにしてください。

5. 強制停止を避ける: アクチュエータを強制的に物理的に停止させると、モーターが停止し、電流の突然のスパイクと発熱が発生します。終点位置での移動を停止するには、常に内蔵のリミットスイッチを使用してください。

結論

デューティ サイクルは、リニア アクチュエータが信頼性の高い長期的なパフォーマンスを発揮するか、早期に故障するかを決定する成否を決める仕様です。計算方法、影響を与える要因、および安全限界内での動作方法を理解することで、用途に適したアクチュエータを選択し、その耐用年数を最大化することができます。

また、取り付け位置を適切に調整すると、モーターと送りネジにかかる不必要な負担が軽減され、動作中の発熱が低減されます。電動リニア アクチュエータの技術的概念、実際のアプリケーション例、段階的な選択のヒントをさらに詳しく調べるには、 リニア アクチュエータの完全なガイドを参照してください。.
