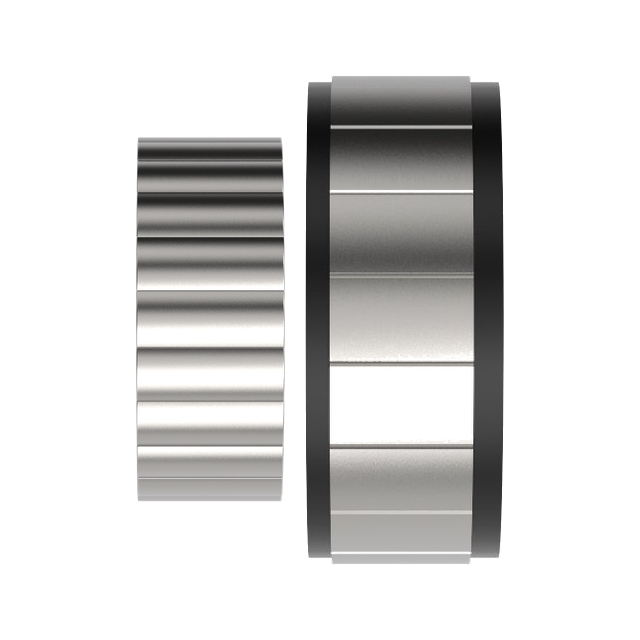

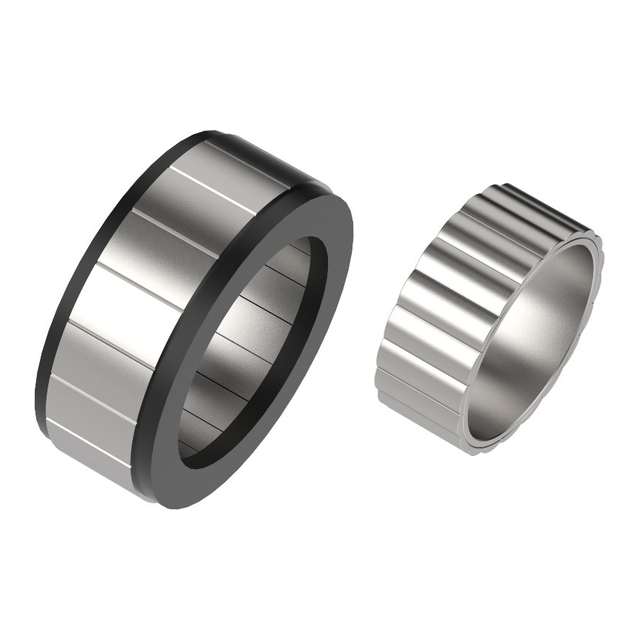

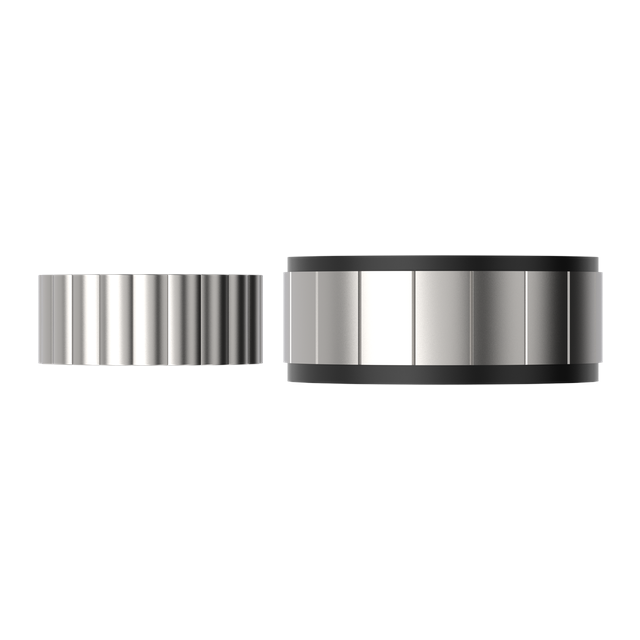

フレームレストルクモーター JCTM85

定格/ピークトルク：2/6N・m
定格回転数: 3500 rpm
トルク定数：0.13N・m/A
可用性ステータス:

定格電圧(V)48定格時の温度上昇80K@60分
フリーロード速度(rpm)4200±10%総損失(W)28.8
定格電力（W）733.04トルク定数(N・m/A)0.13
定格効率η(%)87極ペア10
定格トルク(N・m)2(kgcm2)1
定格速度（rpm）3500コギングトルク(mNm)30
ピークトルク(N・m)6トルクリップル率(%)1.43
配線抵抗(Ω)0.077±10%温度センサーNTC(100k)
ラインインダクタンス(mH)0.4±20%総重量(kg)0.62
巻線の接続方法Y


名前

マグネットワイヤ最大外径

ステータアウターDIM

ステータ積層THK

価値

82.5Max

85

24


名前


ポッティング接着剤の高さ

ローターインナーDIM


ローター高さ


価値


33マックス

52

24



download JCTM-85-EN.pdf
